Предохранительный клапан для бойлера — это важная деталь защиты водонагревателя от избыточного давления, которое возникает в результате нагрева воды. Так как емкость для нагрева (бак бойлера) представляет собой замкнутое пространство, а вода при нагреве расширяется, то следовательно увеличивается давление. Для того чтобы исключить повреждение бойлера и не допустить возникновение различных протечек в системах водоснабжения применяется предохранительный клапан для водонагревателя.

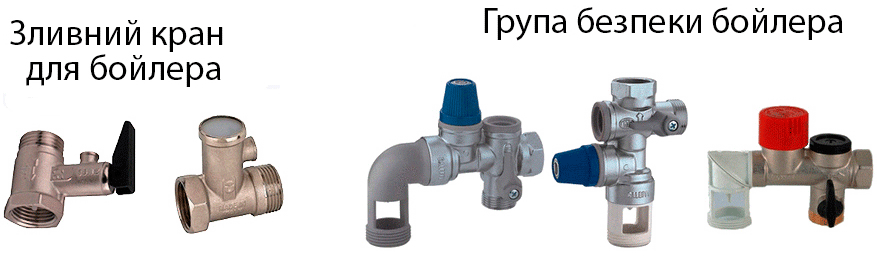

Какие предохранительные клапаны бывают для защиты бойлера?
- Группа безопасности бойлера — это готовый узел, который значительно упрощает монтаж и обслуживание. В одном корпусе группы безопасности соединены отсечной кран, обратный клапан, непосредственно предохранительный клапан, а также сливной сифон и забор воздуха для защиты от противотока.
- Сливной кран для бойлера — это защитный элемент водонагревателя, который выполняет сразу две функции. В корпусе предохранительного клапана расположены перпендикулярно друг другу две цилиндрических камеры. В одной размещен обратный клапан, который осуществляет направление потока воды в одном направлении, к бойлеру. Во второй размещается предохранительный клапан, который непосредственно сбрасывает избыточное давление из бойлера в виде воды или пара.
Предохранительный клапан для бойлера принцип работы
Как работает клапан сброса давления в системе водоснабжения разобраться не сложно. Холодная вода поступает в бойлер проходя обратный клапан, после того как бойлер наполнится, выравнивается давление, обратный клапан перекрывается и водонагреватель осуществляет нагрев в обычном режиме. Таким образом, по мере расходования воды из бойлера, обеспечивается своевременный долив для заполнения полного объема водонагревателя.
Во время, когда нет водоразбора, а процесс нагрева воды все равно происходит, нагретая вода расширяется и возрастает давление внутри водонагревателя. И как только давление превышает максимально допустимые показатели, сливной клапан для бойлера начинает срабатывать. Вода начинает воздействовать на прижимной диск, пружина сжимается и приоткрывается дренажное отверстие, через которое для нормализации давления сливаются излишки воды или пара.
Для чего нужен предохранительный клапан на бойлер?
Сливной клапан выполняет следующие важные функции:
- Защита от превышения давления в бойлере, чтобы давление жидкости, содержащейся в накопительных нагревателях, не достигло опасных пределов;
- Предотвращение возврата горячей воды из бойлера в трубопровод подачи холодной воды;
- Полное перекрытие подвода холодного трубопровода, что позволяет изолировать трубопровод подачи, упрощает техническое обслуживание и контроль контура бойлера;
- Позволяет осуществить слив воды с бойлера.
Поэтому если у Вас возникают сомнения в вопросе можно ли использовать водонагреватель без предохранительного клапана, ответ однозначный — должен стоять предохранительный клапан на бойлере. Аварийный клапан сброса давления обязателен при увеличении давления выше допустимого, расширении или вскипании воды из-за отказа, а также ошибочной работы автоматики бойлера, и его установка обязательна и регламентирована требованиями производителей.
Зачем сливной кран на бойлере?
Для правильной работы водонагревателя необходимо понимать, где должен стоять предохранительный клапан на бойлере? Cливной кран для водонагревателя монтируется на трубопроводе подачи холодной воды так, чтобы между клапаном и бойлером не было никаких запорных устройств. При монтаже должно соблюдаться направление потока, указанное стрелкой на его корпусе.
По правилам эксплуатации необходимо периодически проводить профилактическое обслуживание бойлера и для этого необходимо осушить бак. Как это правильно сделать, можно узнать, прочитав инструкцию производителя о том, как слить воду с бойлера через сливной кран.
Одна из рекомендаций как правильно слить воду с бойлера через клапан.
- Для начала необходимо перекрыть подачу холодной воды, а затем через выход горячей воды слить воду из водонагревателя. Часть воды все равно останется внутри бака.
- Для полного осушения необходимо на предохранительном клапане поднять вверх рычажок ручного сброса давления.
- В результате попадания воздуха внутрь бака остатки воды сольются через носик предохранительного клапана.
Конфигурация клапана по уровню давления в ситеме:
- Клапан для бойлера 6 бар
- Клапан для бойлера 7 бар
- Кран для бойлера 8 бар
- Кран для бойлера 8,5 бар
