Трехходовой смесительный клапан с сервоприводом (электроприводом) – это термостатический элемент в отопительных системах, позволяющий получить теплоноситель в отопительном контуре необходимой температуры и в результате поддерживать комфортную температуру в помещениях. Трехходовой клапан с электроприводом позволяет управлять температурой теплоносителя в автоматическом режиме в самом широком диапазоне с точностью до 1°С, независимо от постоянно меняющейся температуры воды на выходе из котла или иного источника отопления.
Трехходовой смесительный клапан с термостатом, от которого электропривод получает сигнал, упрощает контроль и дает возможность программирования температуры по времени суток. В результате достигается оптимальный тепловой комфорт и максимальная экономия энергоресурсов.
Трехходовой смесительный клапан с электроприводом: принцип работы в системе отопления.
Смесительные клапаны с электроприводом функционируют как регуляторы температуры теплоносителя. Функция регулирования осуществляется путем смешивания двух входящих потоков разной температуры. При этом поддержание необходимой температуры теплоносителя происходит не путём уменьшения температуры от источника тепла, а путём изменения температуры в результате смешения. Это особенно актуально в случаях, когда температуру теплоносителя другим путём понизить невозможно.
Трехходовой смесительный клапан по своей конструкции довольно прост. Клапан имеет три патрубка, два входящих и один выходящий. Внутри клапана расположена камера смешивания с регулирующей поворотным штоком. В зависимости от расположения штока, в камеру смешивания поступает определенное количество теплоносителя высокой температуры с одной стороны и не высокой температуры с другой стороны. На выходе имеем теплоноситель необходимой температуры.
Благодаря электроприводу, который устанавливается на смесительный клапан, достигается необходимая точность и качество процесса поддержания температуры теплоносителя. При получении управляющего сигнала от контролера привод изменяет направление открытия или закрытия входящих потоков, в зависимости от настроенных значений. В результате получаем необходимую температуру теплоносителя с оптимальной тепловой мощностью.
Как правильно установить трехходовой клапан с электроприводом
В зависимости от технических условий трехходовой клапан с электроприводом устанавливается как на подающем, так и на обратном трубопроводе. Для получения оптимальной температуры в системе водяного теплого пола клапан устанавливается на "подаче", а для оптимизации работы радиаторного отопления и для защиты котла на "обратке".

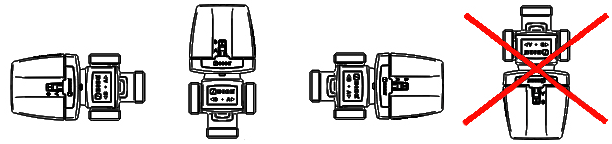

При монтаже трехходового смесительного клапана необходимо соблюдать направление потоков, и установка допускается как в горизонтальном, так и вертикальном положении. При этом привод монтируется таким образом, чтобы он не был расположен снизу под клапаном ниже горизонтальной оси.
