Гидрострелка из нержавеющей стали для обвязки отопительного котла Valtec MK.VAR05.SS – это распределительный элемент котельного оборудования и тепловых пунктов, котоый осуществляет гидравлическую увязку первичного насосного (котлового) контура с одним или несколькими вторичными насосными (от распределительного коллектора) контурами систем теплоснабжения и ГВС. Конструктивно корпус выполнен в форме цилиндрической трубы с 4-мя присоединительными резьбовыми патрубками: два предназначены для подачи теплоносителя от котла, и два для подключения распределительного коллектора.

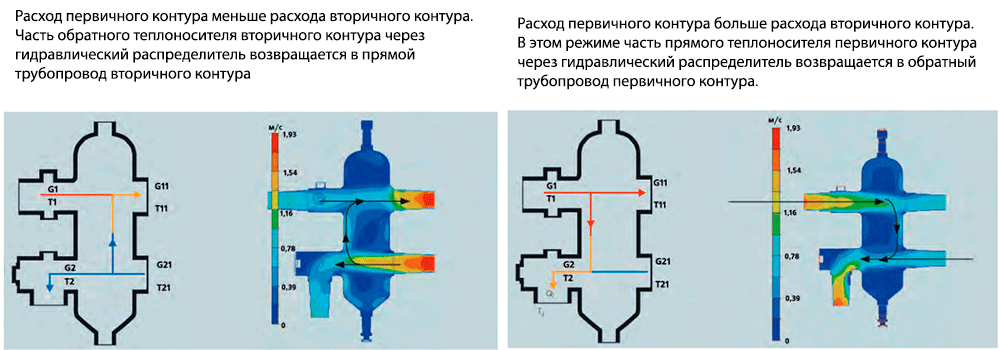

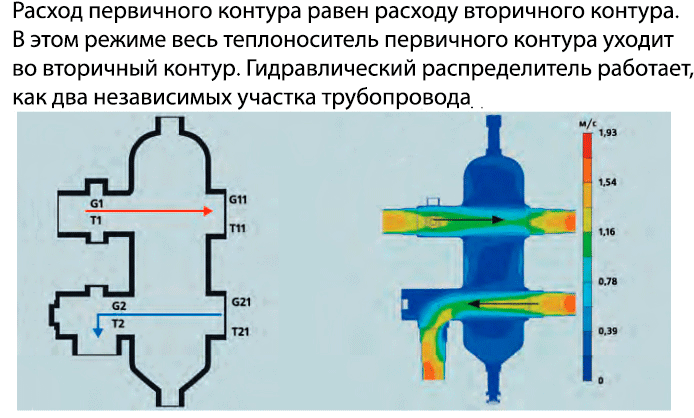

Гидрострелка Valtec MK.VAR05.SS принцип работы в системе отопления
Гидрострелка Valtec MK.VAR05 имеет практически нулевой перепад давления между отопительными трубопроводами (подающий контур от котла и распределительный контур от гребенки), что позволяет осуществлять гидравлическую увязку отопительных контуров, которые имеют отличительные параметры расхода и температуры теплоносителя. Это достигается благодаря особой конструкции (устройство имеет поперечное сечение по площади равное сумме площадей поперечных сечений присоединяемых трубопроводов или утроенному диаметру трубопровода наибольшего диаметра), и в результате разница перепадов давления между подающей линией и обратной линией системы отопления к котлам практически равна нулю.
Принцип работы гидравлической стрелки Valtec заключается не только на изменении объема, а также регулировании направления движения теплоносителя непосредственно в отопительной системе. За счет температурной разницы теплоносителя внутри разделителя остывшая вода расположена снизу, и чем выше по цилиндру рабочей камеры, тем температура становиться выше. Таким образом оптимизируется система и обеспечивается необходимый нагрев для каждого из отдельно взятых контуров, независимо от их количества и численности насосов и котлов.
В целом применение гидрострелки создает зону снижения потерь нагрузки, и пропускает два разных потока теплоносителя в необходимую зону, разделяет их, и создает два гидравлически независимых потока. Таким образом гидрострелка позволяет поддерживать постоянной расход подающего контура от котла и переменный расход в контурах распределения.
Купить гидрострелка для отопления Valtec MK.VAR05.SS можно с такими характеристиками
- Макс.температура – 120°C
- Макс. рабочее давление – 10 bar
- Размер подключения – от 1" до 2";
- Максимальная подсоединенная тепловая мощность (при ∆Т =20°С) – 64 (для модели 1″), 100 ( для 1 1/4″) кВт, 158 ( для 1 1/2″) кВт и 247 ( для 2″) кВт;
- Максимальный расход – 2500 (для модели 1″), 4050 (для 1 1/4″), 6300 (для 1 1/2″) и 9900 (для 2″) кг/час;
- Резьба подключения – внутренняя;
- Материал – нержавеющая сталь;
- Гарантия – 12 мес.
Производитель – Украина.
