Вузол нижнього підключення радіатора - це конструктивний елемент, який складається з двох кранів, що дозволяє створити з'єднання трубопроводів з опалювальною батареєю. Така арматура для підключення радіаторів опалення складається із 2-х кульових або вентильних кранів, об'єднаних в одному корпусі. Через один подається теплоносій високої температури з трубопроводу, надходить у радіатор, а через другий виходить назад у магістральний контур.
Для чого потрібен вузол нижнього підключення радіатора?
Кран нижнього підключення радіатора призначений для оптимального здійснення монтажу опалювальних приладів до трубопроводів, а також демонтажу для ремонту або заміни батареї, без зливу теплоносія або припинення роботи всієї системи. При цьому слід відзначити вузол це готовий H-блок (який має таке визначення як «бінокль»), що має свої ущільнення, і при підключенні радіатора немає необхідності використання допоміжних елементів.
Для досягнення необхідної роботи опалювальної системи потрібно знати наступне: вузол нижнього підключення радіатора як регулювати. Для цього в блок нижнього підключення радіатора встановлюються балансувальні вентилі. При певному обороті вентильного клапана встановлюється необхідна пропускна здатність (тобто діаметр проходу буде більшим або меншим), і таким чином регулюють вхідний потік теплоносія. При цьому досягається оптимальна теплова потужність опалювального приладу, а економія ресурсів буде максимальною.

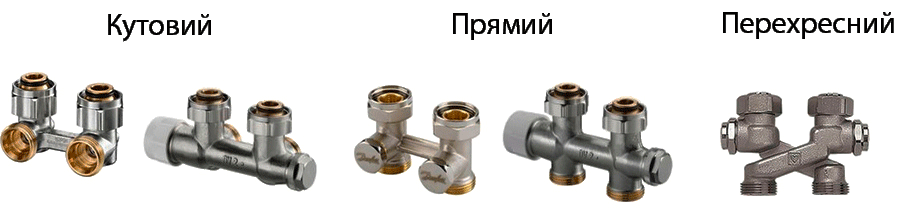

Типи вузлів нижнього підключення

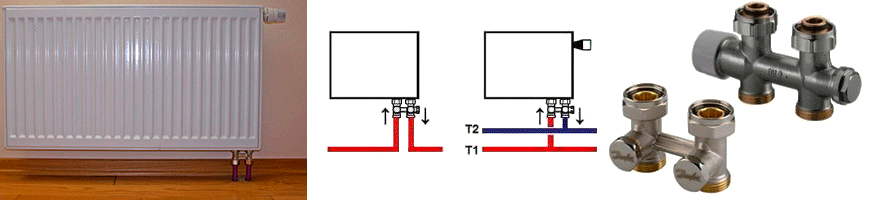

Вузол нижнього підключення радіатора прямий – це монтажний блок підключення або відключення подачі теплоносія до батареї від трубопроводів, які виходять вертикально з підлоги.

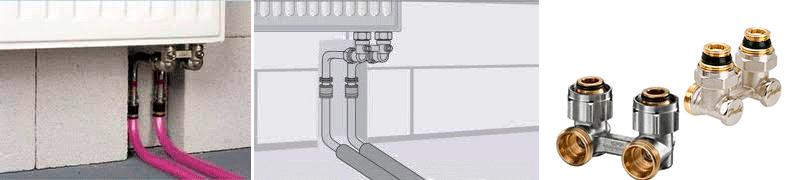

Вузол нижнього підключення радіатора кутовий - підключення радіатора зі стіни. Бінокль для нижнього кутового підключення дозволяє приховати труби внизу під радіатором і отримати естетичний вигляд інтер'єру.

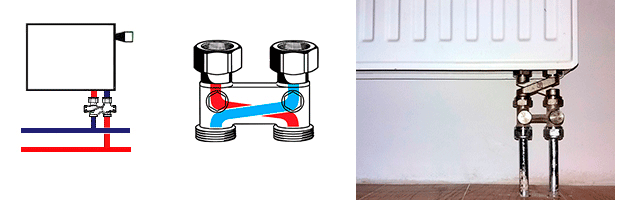

Вузол нижнього підключення радіатора перехресний - у процесі ремонту, особливо якщо його виконавці мають низьку кваліфікацію, можуть бути зроблені помилки монтажу опалювальних систем. І потім, вже в процесі експлуатації може виникнути питання - що буде якщо неправильно підключити радіатор опалення або якщо переплутати подачу та обратку? Насамперед буде порушено терморегулювання радіатора, і термоголовку на радіатор не встановиш. Також внаслідок гідравлічної проблеми системи батарея працюватиме не коректно, а тепловіддача буде нижчою від заявлених показників. Для вирішення цієї проблеми є перехресний вузол нижнього підключення, який перемикає подаючу та зворотню лінії теплоносія у необхідному напрямку.
