Регулирование температуры при напольном отоплении

Монтаж и обустройство систем комфортного обогрева помещений – достаточно не простая задача. Сегодня пользователи хотят получать не просто нормативную температуру воздуха в помещении, а стремятся к тому, чтобы достичь максимально комфортных условий с низкими энергозатратами. И водяной теплый пол является оптимальным решением и широко применяется как в коттеджах, так и в многоэтажных домах.

Благодаря напольному водяному обогреву в помещении создается оптимальный комфорт и тепловой уют. Достигнуть такого результата позволяет равномерное распределение тепловой энергии. При этом не всегда такие системы функционируют правильно и эффективно, и главная причина такой ситуации заключается в недостаточном внимании к настройке элементов системы.

Для обеспечения эффективного функционирования системы водяного теплого пола необходимо разобраться, как выполняется регулировка водяного теплого пола.

Регулирование теплого пола с помощью расходомера на коллекторе отопления

Следует отметить, что в большинстве случаев помещения имеют разную площадь, и соответственно длина контура и расход теплоносителя будет не одинаковым. Это связано с тем, что чем длиннее отопительная петля, тем интенсивнее будет остывать теплоноситель и тем больший расход его требуется. Если все контура полностью открыты на 100%, то при максимальной нагрузке теплоноситель будет проходить в петлю с наименьшим сопротивлением. В итоге одни контуры будут прогреваться (там, где петли меньшей длины), а другие контуры испытывать дефицит тепла.

Именно поэтому для напольного отопления применяются коллекторы в сборе с расходомерами. При помощи таких гребенок теплого пола и происходит простая и точная настройка отопительных петель. Расход теплоносителя теплого водяного пола настраивается на каждую его ветку, изменением расхода при помощи ротаметра (расходомера).

Задача настройки коллектора – уравновесить соотношение расходов и соотношение тепловой мощности для всех контуров. Это просто сделать – выставить расходы пропорционально к длинам труб контуров (данная операция осуществляется при включенном насосе поворотом верхней втулки расходомера, чтобы указатель расхода переместился в необходимое значение). Балансировка начинается с самой протяженной петли. Расходомер на самом длинном контуре выставляется в максимально открытое положение, а по нему далее настраиваются все остальные контуры.

Практический пример регулирования водяного теплого пола

Возьмем для примера настройку коллектора на четыре выхода, а длины трубопроводов теплого пола – 80, 60, 60 и 40 метров. Как осуществляется расчет:

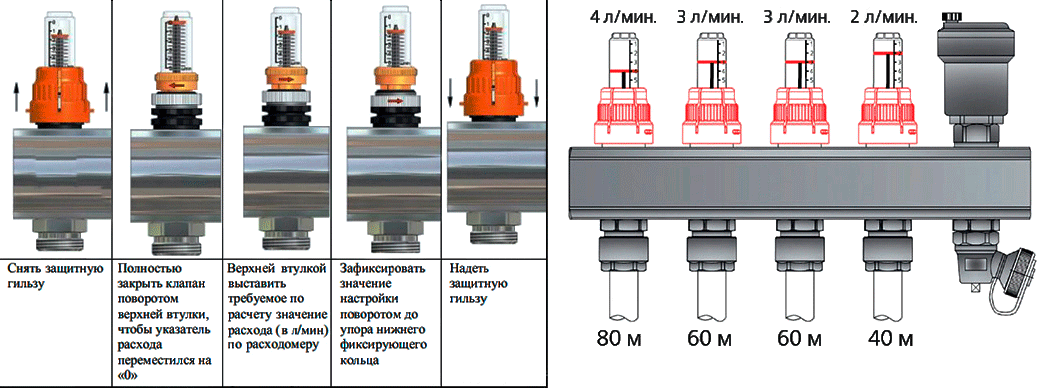

Так как первый контур самый протяженный, то мы его открываем на максимум (это будет 100%). Предположим, что в этом положении расход через эту петлю будет равен 4 л/мин. Далее вычисляет какой расход должен быть во втором контуре, для это составляем соотношение 60/80, что равно 0,75 или 75%, и умножаем на расход первого контура. Выходит – (60/80) * 4 = 0,75*4= 3 л/мин. Так как третий контур по длине равен второму, следовательно расход будет равен 3 л/мин, а на четвертом по такому же принципу – (40/80) * 4 = 0,5*4 = 2 л/мин.

Таким образом, практическим путем, без гидравлических расчетов, при помощи расходомеров балансируется система напольного обогрева и достигается оптимальная работа теплого пола. Для этого потребуется затратить немного времени.

Регулирование теплого пола с помощью сервопривода отопления

На сегодняшний день автоматизация систем отопления избавляет потребителя от ручного регулирования и повышает экономичность всей системы. Для обеспечения автоматического регулирования температуры напольного отопления и большего удобства в эксплуатации, коллекторы для теплого пола часто оснащают такими компонентами автоматики, как сервоприводы и термостаты, которые работают совместно и позволяют правильно настроить работу теплого пола.

Сервопривод для теплого пола (электротермический привод) — это элемент автоматического регулирования как всей системы, так и каждого отопительного контура, который позволяет контролировать и поддерживать стабильные температурные значения теплоносителя или температуру воздуха в помещении.

Есть два варианта регулирования теплого пола при помощи сервопривода, когда контролируется подача теплоносителя в систему, и зональное регулирование теплого пола непосредственно в каждом помещении.

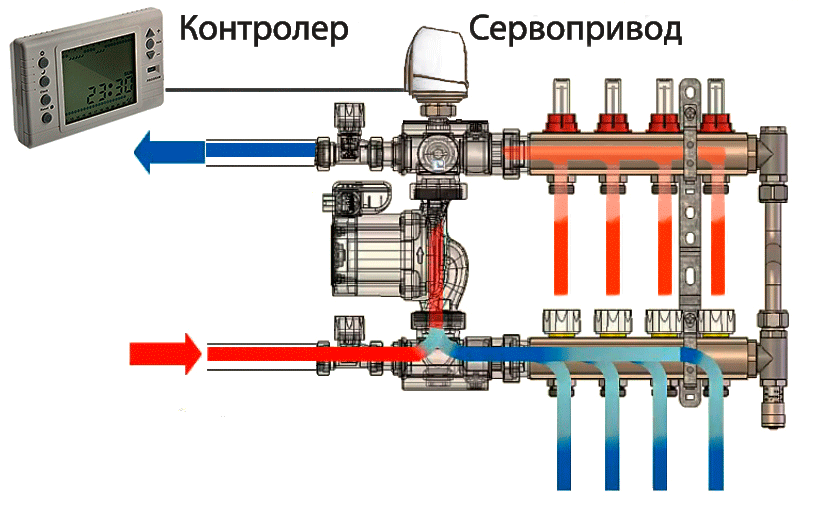

Для управления всей системой отопления перед гребенкой теплого пола устанавливается трехходовой смесительный клапан или насосно-смесительный узел, и в данном случае сервопривод ограничивает или полностью перекрывает подачу теплоносителя, после того как на него поступит сигнал от системы управления (термостата или контролера). Когда температура опускается ниже заданного значения, сервопривод открывает термостатический клапан и в систему теплого пола подается горячая вода от котла. Как только температура в системе достигнет заданного значения, сервопривод снова закроет клапан, а циркуляционный насос будет прогонять воду по системе до тех пор, пока она не остынет.

Данное регулирование отличается простотой монтажа и относительно низкой стоимостью. При таком автоматическом управлении температура во всех помещениях будет одинакова, и применяется такой метод там, где поддержание температурного комфорта в каждом отдельном помещении не требуется.

Зональное регулирование теплого пола

На практике же выходит, что в жилых помещениях необходим различный тепловой комфорт, и пол нужно прогреть неодинаково, в зависимости от назначения. Например, в ванной комнате необходима температура пола 32°С, а в спальной - 25°С. Современная автоматика позволяет осуществлять регулирование теплого пола зонально, т.е. в каждой комнате устанавливать свою необходимую температуру.

Для этого применяется комбинация комнатного термостата и исполнительного сервопривода для контуров водяного теплого пола. Термостат устанавливается в нужном нам помещении, на котором мы задаем необходимую температуру воздуха или теплого пола. Сервопривода монтируются непосредственно на коллекторных блоках теплого пола. Затем эти два устройства соединяются между собой напрямую или через коммутатор.

Регулирование температуры в помещениях осуществляется открытием или закрытием клапана на гребенке теплых полов, и только тех контуров, которые связаны с конкретным термостатом. При таком регулировании, когда есть возможность выставить разную температуру для каждой из петель, достигается автоматическое управление температурой непосредственно в каждом отдельном помещении.

Зональная система управления сервоприводами очень удобна, так как кроме достижения комфортной температуры пола в каждой зоне Вашего дома. И в целом она имеет ряд преимуществ:

• Дополнительно позволяет сократить расходы на энергоресурсы;
• Обеспечивает стабильность работы напольного отопления;
• Возможность поддержания температуры подающей линии отопительного контура, температуры воздуха, либо использоваться в режиме регулирования температуры воздуха с ограничением температуры пола;
• Настройка индивидуальной программы для каждой зоны;
• Увеличивает ресурс котла и насосного оборудования, уменьшая количество циклов включения-выключения.

Регулирование температуры пола с помощью котла отопления

Регулировать можно теплый пол напрямую от котла. Современные котлы отопления, газовый, жидкотопливный или электрический, сами по себе являются отличным регулятором, так как желаемую температуру теплоносителя можно выставить на его панели управления. Пользователь сам выбирает подходящий режим эксплуатации, исходя из необходимой комнатной температуры, меняя параметры простым нажатием кнопок.

Подключение теплого пола к двухконтурному котлу тоже осуществляется просто. Температура подогрева каждого контура регулируется за счёт автоматики самого котла. Новое значение, когда нужно сделать воду горячее, охладить или вовсе отключить, задаётся без проблем, за считанные секунды.

Современные котлы, которые оснащены насосным оборудованием и электронными контроллерами позволяют настраивать заданную температуру теплоносителя в системе и создать в доме комфортную атмосферу без дополнительных элементов. Это самый простой и надежный способ автоматизации напольного отопления, который применяется для домов небольшой площади с малыми теплопотерями.

Подводя итоги, следует отметить, что наиболее простым вариантом настроить теплый пол является ручное регулирование теплоносителя при помощи расходомеров на коллекторных блоках, а также использование автоматики, которая уже установлена непосредственно на отопительных котлах. В свою очередь регулирование при помощи элементов автоматики — термостатов и сервоприводов, позволяет автоматически настроить температуру по заданным параметрам и получить максимальный комфорт.

В любом случае, водяной теплый пол на самом деле не сложная конструкция, но требующая определенного подхода и внимания к деталям, а правильная настройка и регулировка теплого пола позволит значительно увеличить эффективность работы системы, что соответственно способствует максимальному комфорту в доме с экономией энергоресурсов.
