Регулювання температури підлогового опалення

Монтаж та облаштування систем комфортного обігріву приміщень – непросте завдання. Сьогодні користувачі хочуть отримувати не просто нормативну температуру повітря в приміщенні, а прагнуть досягти максимально комфортних умов з низькими енерговитратами. І водяна тепла підлога є оптимальним рішенням та широко застосовується як у котеджах, так і багатоповерхових будинках.

Завдяки водяному підігріву підлоги в приміщенні створюється оптимальний комфорт і тепловий затишок. Досягти такого результату дозволяє рівномірне розподілення теплової енергії. При цьому не завжди такі системи функціонують правильно та ефективно, і головна причина такої ситуації полягає у недостатній увазі до настроювання елементів системи.

Для забезпечення ефективного функціонування системи водяної теплої підлоги необхідно розібратися, як виконується регулювання водяної теплої підлоги.

Регулювання теплої підлоги за допомогою витратоміра на колекторі опалення

Слід зазначити, що у більшості випадків приміщення мають різну площу, і відповідно довжина контуру та витрата теплоносія буде не однаковою. Це пов'язано з тим, що чим довша опалювальна петля, тим інтенсивніше буде остигати теплоносій і тим більша витрата його потрібна. Якщо всі контури повністю відкриті на 100%, то при максимальному навантаженні теплоносій проходитиме в контур з найменшим опором. У результаті одні контури прогріватимуться (там, де петлі меншої довжини), а інші контури відчуватимуть дефіцит тепла.

Саме тому для опалення підлоги застосовуються колектори в зборі з витратомірами. За допомогою таких гребінок теплої підлоги і відбувається просте та точне налаштування опалювальних підлогових контурів. Витрата теплоносія теплої водяної підлоги налаштовується на кожну його гілку, зміною витрати за допомогою ротаметра (витратоміру).

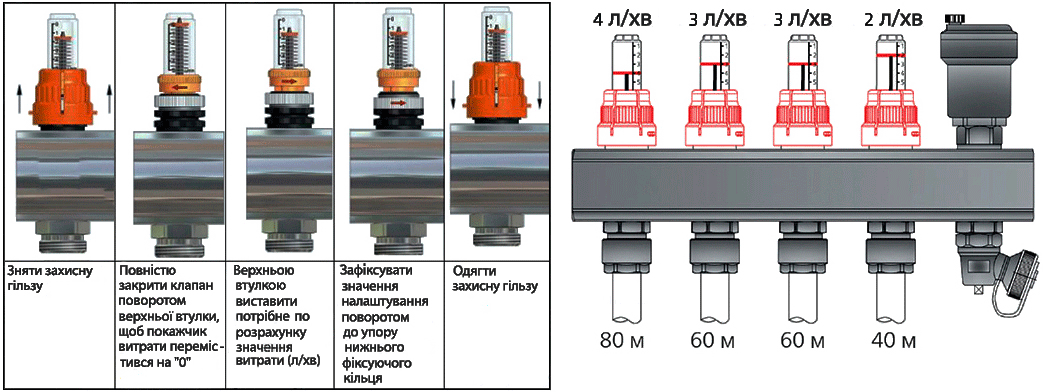

Завдання налаштування колектора – урівноважити співвідношення витрат та співвідношення теплової потужності для всіх контурів. Це просто зробити - виставити витрати пропорційно до довжин труб контурів (дана операція здійснюється при включеному насосі поворотом верхньої втулки витратоміра, щоб покажчик витрати перемістився в потрібне значення). Балансування починається з самої протяжної петлі (самого довгого контуру). Витратомір на найдовшому контурі виставляється в максимально відкрите положення, а далі налаштовуються всі інші контури.

Практичний приклад регулювання водяної теплої підлоги

Візьмемо для прикладу налаштування колектора на чотири виходи, а довжини трубопроводів теплої підлоги – 80, 60, 60 та 40 метрів. Як здійснюється розрахунок:

Оскільки перший контур найдовший, ми його відкриваємо на максимум (це буде 100%). Припустимо, що в цьому положенні витрата через цю петлю дорівнюватиме 4 л/хв. Далі обчислює яка витрата має бути у другому контурі, для цього робимо співвідношення 60/80, що дорівнює 0,75 або 75%, і множимо на витрату першого контуру. Виходить - (60/80) * 4 = 0,75 * 4 = 3 л/хв. Так як третій контур за довжиною дорівнює другому, отже його витрата дорівнює 3 л/хв, а на четвертому за таким же принципом - (40/80) * 4 = 0,5 * 4 = 2 л/хв.

Таким чином, практичним шляхом, без гідравлічних розрахунків, за допомогою витратомірів балансується система підлогового обігріву і досягається оптимальна робота теплої підлоги. Для цього потрібно витратити трохи часу.

Регулювання теплої підлоги за допомогою сервоприводу опалення

На сьогоднішній день автоматизація систем опалення позбавляє споживача від ручного регулювання та підвищує економічність усієї системи. Для забезпечення автоматичного регулювання температури опалення підлоги і більшої зручності в експлуатації, колектори для теплої підлоги часто оснащують такими компонентами автоматики, як сервоприводи і термостати, які працюють спільно і дозволяють правильно налаштувати роботу теплої підлоги.

Сервопривід для теплої підлоги (електротермічний привід) – це елемент автоматичного регулювання як усієї системи, так і кожного опалювального контуру, що дозволяє контролювати та підтримувати стабільні температурні значення теплоносія або температуру повітря у приміщенні.

Існують два варіанти регулювання теплої підлоги за допомогою сервоприводу, коли контролюється подача теплоносія в систему, і зональне регулювання теплої підлоги безпосередньо в кожному приміщенні.

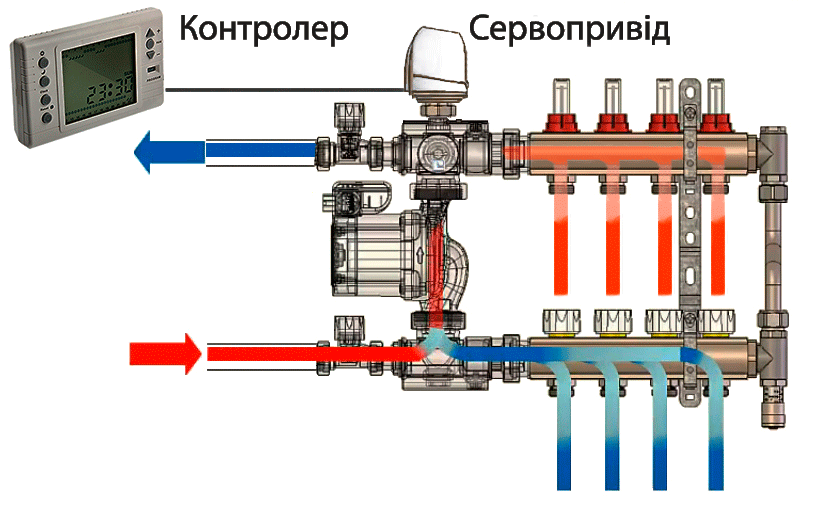

Для керування всією системою опалення перед гребінкою теплої підлоги встановлюється триходовий змішувальний клапан або насосно-змішувальний вузол, і в даному випадку сервопривід обмежує або повністю перекриває подачу теплоносія після того, як на нього надійде сигнал від системи керування (термостата або контролера). Коли температура опускається нижче за задане значення, сервопривід відкриває термостатичний клапан і в систему теплої підлоги подається гаряча вода від котла. Як тільки температура в системі досягне заданого значення, сервопривід знову закриє клапан, а циркуляційний насос проганятиме воду по системі до тих пір, поки вона не охолоне.

Таке регулювання відрізняється простотою монтажу і відносно низькою вартістю. При такому автоматичному керуванні температура у всіх приміщеннях буде однакова, і застосовується такий метод там, де підтримка температурного комфорту в кожному окремому приміщенні не потрібна.

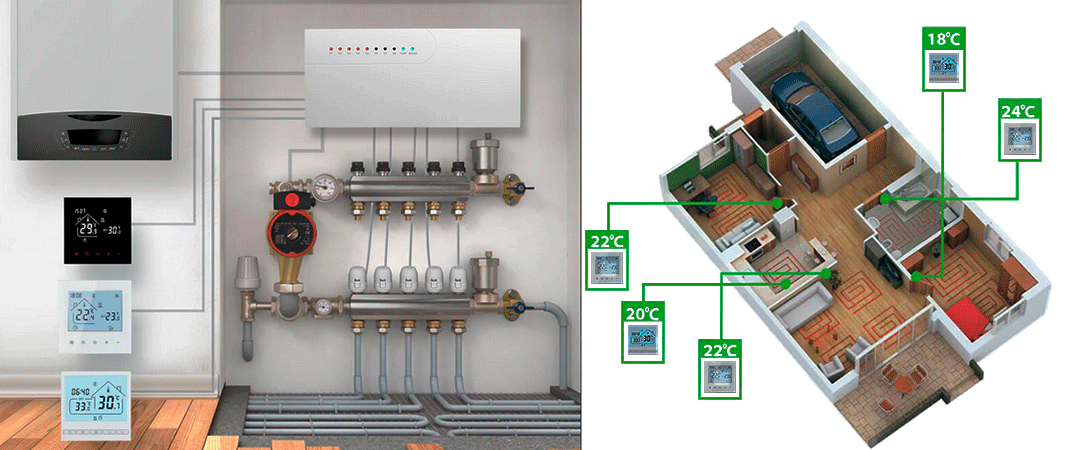

Зональне регулювання теплої підлоги

На практиці ж виходить, що у житлових приміщеннях є необхідність у різному тепловому комфорті, а підлогу потрібно прогріти неоднаково, залежно від призначення. Наприклад, у ванній кімнаті необхідна температура підлоги +32° С, а в спальній - +25° С. Сучасна автоматика дозволяє здійснювати регулювання теплої підлоги зонально, тобто у кожній кімнаті встановлювати необхідну температуру.

Для цього застосовується комбінація кімнатного термостату та виконавчого сервоприводу для контурів водяної теплої підлоги. Термостат встановлюється в потрібному нам приміщенні, на якому ми задаємо необхідну температуру повітря або теплої підлоги. Сервоприводи монтуються безпосередньо на колекторних блоках теплої підлоги. Потім ці два пристрої з'єднуються між собою безпосередньо або через комутатор.

Регулювання температури в приміщеннях здійснюється відкриттям або закриттям клапана на гребінці теплої підлоги, і лише тих контурів, які пов'язані з конкретним термостатом. При такому регулюванні, коли є можливість виставити різну температуру для кожної з петель, досягається автоматичне керування температурою безпосередньо в кожному окремому приміщенні.

Зональна система керування сервоприводами дуже зручна, оскільки крім досягнення комфортної температури підлоги в кожній зоні Вашої оселі. В цілому вона має ряд переваг:

• Додатково зменшити витрати на енергоресурси;
• Забезпечує стабільну роботу опалення підлоги;
• Можливість підтримки температури лінії подачі опалювального контуру, температури повітря, або використовуватися в режимі регулювання температури повітря з обмеженням температури підлоги;
• Налаштовувати індивідуальну програму для кожної окремої зони;
• Збільшує ресурс котла та насосного обладнання, зменшуючи кількість циклів увімкнення-вимкнення.

Регулювання температури підлоги за допомогою опалювального котла

Регулювати можна теплу підлогу безпосередньо від котла. Сучасні опалювальні котли, газовий, рідкопаливний або електричний, самі по собі є відмінним регулятором, оскільки бажану температуру теплоносія можна виставити на його панелі керування. Користувач сам вибирає потрібний режим експлуатації, виходячи з необхідної кімнатної температури, змінюючи параметри простим натисканням кнопок.

Підключення теплої підлоги до двоконтурного котла також здійснюється просто. Температура підігріву кожного контуру регулюється за рахунок автоматики котла. Нове значення, коли потрібно зробити воду гарячою, охолодити або зовсім відключити, задається без проблем за лічені секунди.

Сучасні котли, які оснащені насосним обладнанням та електронними контролерами, дозволяють налаштовувати задану температуру теплоносія в системі та створити в будинку комфортну атмосферу без додаткових елементів. Це найпростіший і найнадійніший спосіб автоматизації опалення підлоги, який застосовується для будинків невеликої площі з малими тепловтратами.

Підсумовуючи, слід зазначити, що найпростішим варіантом налаштувати теплу підлогу є ручне регулювання теплоносія за допомогою витратомірів на колекторних блоках, а також використання автоматики, яка вже встановлена безпосередньо на опалювальних котлах. У свою чергу, регулювання за допомогою елементів автоматики — термостатів і сервоприводів, дозволяє автоматично налаштувати температуру за заданими параметрами і отримати максимальний комфорт.

У будь-якому випадку, водяна тепла підлога насправді не складна конструкція, але потребує певного підходу та уваги до деталей, а правильне налаштування та регулювання теплої підлоги дозволить значно збільшити ефективність роботи системи, що сприяє максимальному комфорту в будинку з економією енергоресурсів.
