Триходовий змішувальний клапан для опалення Caleffi 610

Змішувальний триходовий клапан опалення Caleffi 610 – це термостатичний елемент керування системи опалення, який дозволяє створювати та підтримувати необхідну постійну температуру теплоносія. Змішувальний клапан дає можливість (за допомогою зміни температури теплоносія) у змішувальних та розділових вузлах опалювальних систем забезпечити необхідну кількість тепла з максимальною економією енергоресурсів.

Триходовий змішувальний клапан Caleffi 610 у системі опалення.

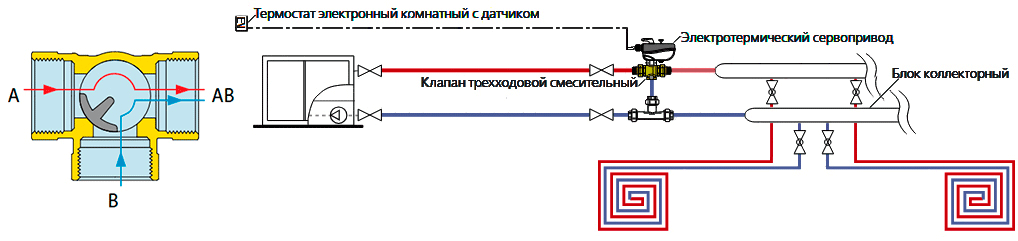

Клапан Caleffi 610 розрахований на два види роботи – на змішування та розподіл теплових потоків. Корпус клапана має три патрубки, а всередині розташована камера змішування з штоком, що регулює. Усередині клапана відбувається певним чином змішування гарячого (від джерела опалення) потоку та охолоного потоку, який повертається після проходження по всіх опалювальних приладах. Залежно від положення регулюючого штока в камеру з одного боку надходить певну кількість гарячого теплоносія, а з іншого боку холодніший потік з обратки. На виході одержуємо змішаний потік необхідної температури. Такий вид регулювання дуже часто застосовується у системах водяної теплої підлоги.

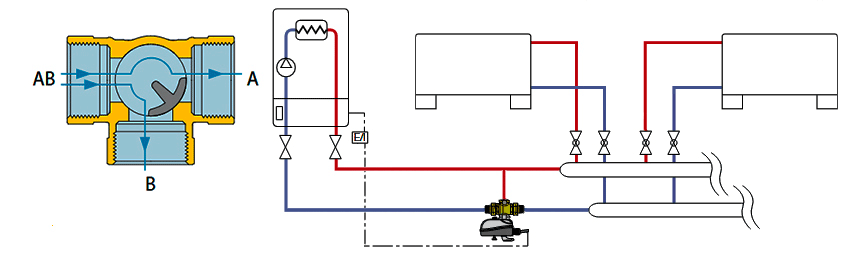

Триходовий клапан Caleffi 610 можна застосовувати як розділовий. При зміні положення штока відбувається розподіл кількості теплоносія з однієї магістралі на дві різні, менші за тепловою потужністю потоку. У режимі розподілу потоків відбувається зменшення швидкості потоків на виході. Такий вид регулювання застосовується більше в радіаторних системах, особливо при обв'язці твердопаливних котлів для збільшення температури зворотного контуру.

Технічні характеристики триходового змішувального клапана для опалення Caleffi 610:

• Максимально допустима робоча температура - 110° C (вода);
• Робочий тиск – 10 бар (1,6 МПа);
• Розміри підключення – DN 20…50;
• Умовна пропускна спроможність Kvs, м³/год - від 6,3 до 40,0 м³/рік;
• Різьба приєднувальних патрубків – внутрішня.

Гарантія – 2 роки, виробник – Італія.
