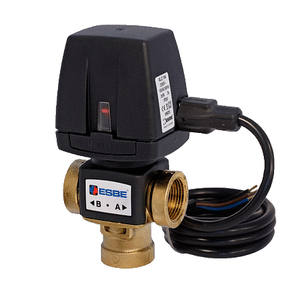

Триходовий змішувальний клапан з електроприводом для опалення ESBE VZD161

Змішувальний триходовий клапан з електроприводом ESBE VZD161 для опалення та води – це терморегулюючий елемент системи опалення, що дозволяє підтримувати та подавати необхідну для системи постійну задану температуру в автоматичному режимі. Змішувальний клапан дозволяє забезпечити в системі опалення та гарячого водопостачання необхідну температуру води з максимальною економією енергоресурсів.

Принцип роботи триходового клапана змішувача ESBE VZD161 в системі опалення.

Клапан ESBE VZD161 має три патрубки, два для вхідних потоків і один для змішаного, що виходить. Усередині клапана розташована камера змішування із поворотним затвором. Усередині клапана відбувається змішування високотемпературного потоку, що надходить від котла, і охолоного потоку, який повертається після проходження по всіх опалювальних приладах. Залежно від положення регулюючого затвора в камеру з одного боку надходить певна кількість гарячого теплоносія, а з іншого боку холодніший потік з обратки. На виході одержуємо змішаний потік необхідної температури.

Також змішувальний клапан ESBE застосовується для води та дозволяє отримати коректне змішування гарячої та холодної води.

Змішувальний клапан для опалення ESBE VZD161: як встановити та варіанти регулювання.

Регулювання температури теплоносія здійснюється за допомогою електроприводу, при цьому сигнал, що управляє, надходить від контролера або термостата. Монтаж проводиться як у вертикальному, так і горизонтальному положенні, але таким чином, щоб привід не був розташований знизу під клапаном нижче від горизонтальної осі. Також необхідно виключити проникнення в привід конденсату, крапель води і т.п.

Технічні характеристики триходового змішувального клапана для опалення ESBE VZD161:

• Максимально допустима робоча температура - 95° C (вода);
• Робочий тиск – 10 бар (1 МПа);
• Різьба приєднувальних патрубків – внутрішня;
• Розмір різьблення – 3/4";
• Умовна пропускна здатність Kvs – 6,5 м³/год;
• Електроживлення приводу - 230 ± 10% перем. струму, 50 Гц;
• Довжина кабелю приводу – 1,6 м.

Гарантія – 2 роки, виробник – Швеція.
