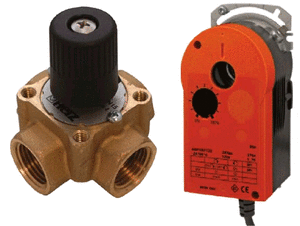

Змішувальний чотириходовий клапан з електроприводом Herz 121382Х

Змішувальний чотириходовий клапан з електроприводом Herz 121382Х – це механічний терморегулятор системи опалення, що дозволяє підтримувати та подавати необхідну для системи постійну задану температуру в автоматичному режимі. Змішувальний клапан працює в змішувальних та розділових вузлах опалювальних систем, при цьому забезпечується необхідна кількість тепла та максимальна економія енергоресурсів.

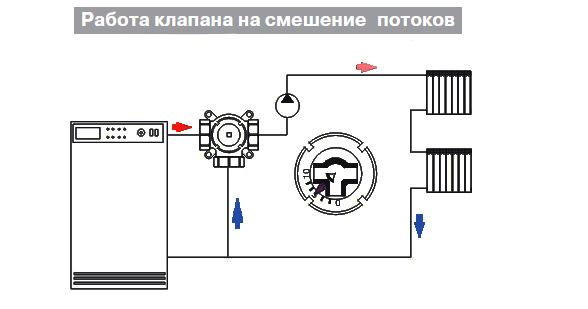

Варіанти роботи чотириходового клапана змішувача Herz 121382Х в системі опалення.

Корпус клапана має камеру змішування із поворотним затвором. Всередині клапана відбувається перерозподіл гарячого (від джерела опалення) потоку та охолоного потоку, який повертається після проходження по всіх опалювальних приладах. Залежно від положення регулюючого затвора в камеру з одного боку надходить певна кількість гарячого теплоносія, а з іншого боку холодніший потік з обратки. На виході одержуємо змішаний потік необхідної температури.

Змішувальний клапан Herz 121382Х також працює як розподільчий. При зміні положення поворотного затвора відбувається розподіл кількості теплоносія на два різні, менші теплової потужності потоку. На відміну від роботи на змішування, при якому змінюється температура теплоносія, при розподілі змінюється швидкість потоку при виході.

Змішувальний клапан для опалення Herz 121382Х: як встановити та варіанти регулювання.

Регулювання температури теплоносія здійснюється за допомогою електроприводу з моментом, що крутить, < 5 Нм, при цьому керуючий сигнал надходить від контролера з трипозиційним регулюванням. Монтаж проводиться як у вертикальному, так і горизонтальному положенні, але таким чином, щоб він не був розташований знизу під клапаном нижче від горизонтальної осі. Також необхідно виключити проникнення в привід конденсату, крапель води і т.п.

Технічні характеристики триходового змішувального клапана для опалення Herz 121382Х:

• Максимально допустима робоча температура - 110° C (вода);
• Робочий тиск – 10 бар (1 МПа);
• Різьба приєднувальних патрубків – внутрішня;
• Умовна пропускна здатність Kvs, м³/год – для 1/2" - 4, 3/4" - 6,3, 1" - 10, 1 1/4" - 16;
• Електроживлення приводу - 230 В перем. струму, 50 Гц;
• Час початку спрацьовування – 100 секунд;
• Довжина кабелю приводу – 1,6 м.

Гарантія – 2 роки, виробник – Австрія.
