Змішувальний чотириходовий клапан опалення Herz 2138

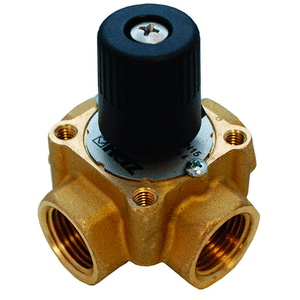

Змішувальний чотириходовий клапан опалення Herz 2138 з рукояткою – це елемент терморегулювання та керування кількості теплоносія в системах опалення, що дозволяє підтримувати та подавати необхідну для системи постійну задану температуру в автоматичному режимі. Змішувальний клапан дає можливість забезпечити поділ на малий контур котла і контур системи опалення, та забезпечити регулювання температури теплоносія та повітря в приміщеннях, з максимальною економією енергоресурсів.

Принцип роботи чотириходового клапана змішувача Herz 2138.

Усередині клапана розташована камера змішування із поворотним затвором. Усередині клапана відбувається певним чином змішування гарячого (від джерела опалення) потоку та охолоного потоку, який повертається після проходження по всіх опалювальних приладах. Залежно від положення регулюючого затвора в камеру з одного боку надходить певна кількість гарячого теплоносія, а з іншого боку холодніший потік з обратки. На виході одержуємо змішаний потік необхідної температури.

Чотириходовий клапан для опалення Herz 2138 може працювати і на поділ теплового потоку. При зміні положення поворотного затвора відбувається розподіл кількість теплоносія з однієї магістралі на два різні потоки. На відміну від роботи на змішування, при якому змінюється температура теплоносія, при розподілі змінюється швидкість потоку при виході.

.

Змішувальний клапан для опалення Herz 2138 монтаж та варіанти регулювання.

• Вручну - за допомогою лайки;
• За допомогою електроприводу з моментом, що крутить, не менше 5 Н/м (рекомендується модель Herz 7712).

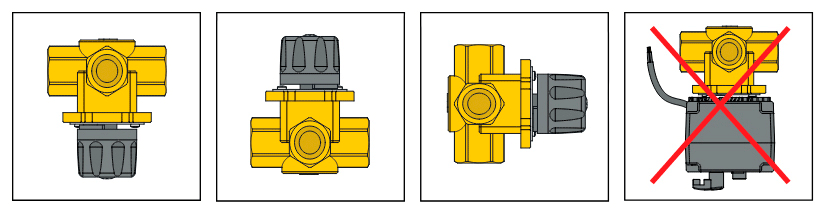

Змішувальний чотириходовий клапан можна монтувати у вертикальному або горизонтальному положенні. При встановленні електроприводу клапан необхідно встановити таким чином, щоб він не був розташований знизу під клапаном нижче горизонтальної осі. Також необхідно виключити проникнення в привід конденсату, крапель води і т.п.

Технічні характеристики триходового змішувального клапана для опалення Herz 2138:

• Максимально допустима робоча температура - 120° C (вода);
• Максимально допустима робоча температура - 110° C (вода);
• Робочий тиск – 10 бар (1 МПа);
• Розміри підключення – DN 15…32;
• Різьба приєднувальних патрубків – внутрішня.
• Умовна пропускна здатність Kvs, м³/година – для 1/2" - 4,0, 3/4" - 6,3, 1" - 10,0, 1 1/4" - 16,0;
• Різьба приєднувальних патрубків – внутрішня.

Гарантія – 2 роки, виробник – Австрія.
