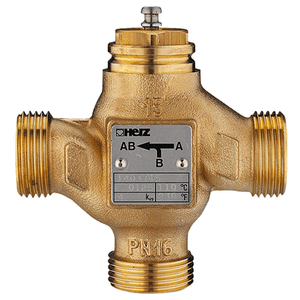

Триходовий змішувальний клапан для опалення Herz 4037

Змішувальний триходовий клапан опалення Herz 4037 – це терморегуляційний прилад системи опалення, що дозволяє створювати та підтримувати необхідну для системи постійну задану температуру в автоматичному режимі. Змішувальний клапан дає можливість у змішувальних та розділових вузлах опалювальних систем забезпечити необхідну кількість тепла з максимальною економією енергоресурсів.

Як працює триходовий змішувальний клапан Herz 4037 у системі опалення.

Клапан Herz 4037 розрахований на два види роботи - на змішування та поділ теплових потоків. Корпус клапана має три патрубки, а всередині розташована камера змішування з регулюючим штоком. Усередині клапана відбувається певним чином змішування гарячого (від джерела опалення) потоку та охолоного потоку, який повертається після проходження по всіх опалювальних приладах. Залежно від положення регулюючого штока в камеру з одного боку надходить певну кількість гарячого теплоносія, а з іншого боку холодніший потік з обратки. На виході одержуємо змішаний потік необхідної температури. Такий вид регулювання дуже часто застосовується у системах водяної теплої підлоги.

Триходовий клапан Herz 4037 також працює на поділ теплового потоку. При зміні положення штока відбувається розподіл кількості теплоносія з однієї магістралі на два різні потоки. На відміну від роботи на змішування, при якому змінюється температура теплоносія, при розподілі змінюється швидкість потоку при виході. Такий вид регулювання застосовується більше у радіаторних системах.

Змішувальний клапан для опалення Herz 4037 - варіанти регулювання.

Регулювання температури теплоносія здійснюється за допомогою сервоприводу або електроприводу.

Технічні характеристики триходового змішувального клапана для опалення Herz 4037:

• Максимально допустима робоча температура - 110° C (вода);
• Робочий тиск – 16 бар (1,6 МПа);
• Розміри підключення – DN 15…50;
• Умовна пропускна спроможність Kvs, м³/год - від 4,0 до 40,0 м³/рік;
• Різьблення приєднувальних патрубків - зовнішня.

Гарантія – 2 роки, виробник – Австрія.
