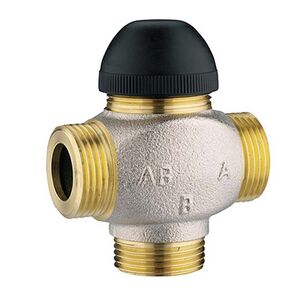

Змішувальний триходовий термостатичний клапан для опалення Herz 7762

Триходовий змішувальний клапан Herz 7762 – це терморегуляторний елемент системи опалення, що дозволяє підтримувати та подавати необхідну для системи постійну задану температуру в автоматичному режимі. Змішувальний клапан дає можливість у змішувальних та розділових вузлах опалювальних систем забезпечити необхідну кількість тепла з максимальною економією енергоресурсів.

Принцип роботи триходового клапана змішувача Herz 7762 в опалювальній системі.

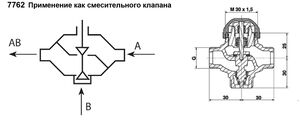

Клапан Herz 7762 має три патрубки, два для вхідних потоків і один для змішаного, що виходить. Принцип дії роботи змішувального клапана полягає в наступному - під час керування електротермічного приводу або термоголови з виносним датчиком температури відбувається натискання на шток клапана і починає відкриватися прохід для одного потоку і поступово закриватися для іншого, в результаті чого в камері змішування клапана досягається температура теплоносія заданого значення . Після чого через третій патрубок змішаний теплоносій подається в систему.

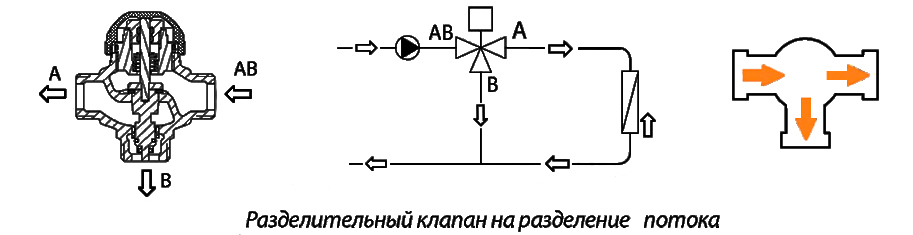

Триходовий клапан для опалення Herz 7762 може працювати і на поділ теплового потоку. При зміні положення регулюючого штока відбувається розподіл кількість теплоносія з однієї магістралі на два різні потоки. На відміну від роботи на змішування, при якому змінюється температура теплоносія, при розподілі змінюється швидкість потоку при виході.

Технічні характеристики змішувального клапана Herz 7762:

• Максимально допустима робоча температура – ​​130^о C, тиск – 16 бар (Макс. перепад тиску 1,6 бар)
• Температурний діапазон 2 °.. 120° C (вода);
• Дозволяється використання етилен-пропілен гліколю у співвідношенні 25-50% з водою;
• Регулювання сили натискання на шток здійснюється термоголовкою або термоприводом із різьбленням підключення М30 х 1.5;
• Хід штока – підйом 3.7 мм, закритий – 11.5 мм;
• Шпиндель (шток) – нержавіюча сталь, корпус – латунь CW614N, ущільнення – O-ring EPDM.
• Номенклатура представлена ​​клапанами із зовнішнім різьбленням, проходом - ДК 15 і ДК 20мм.

Виробник Австрія.
