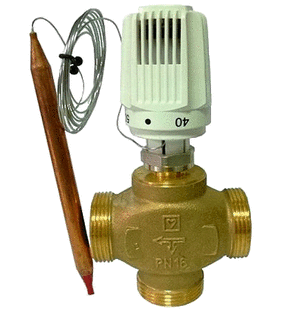

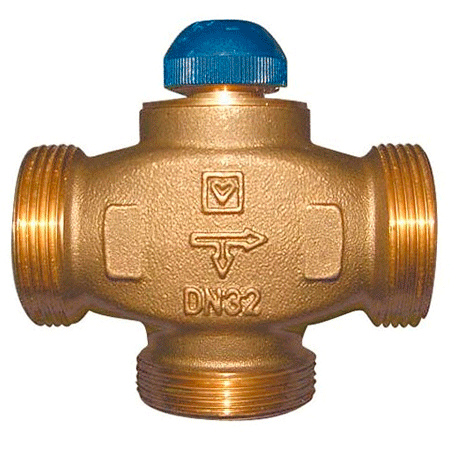

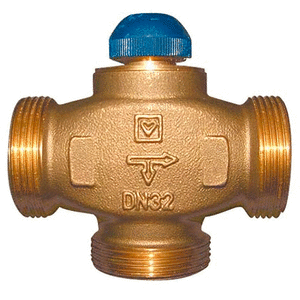

Триходовий розподільний клапан Herz Calis TS RD 7766

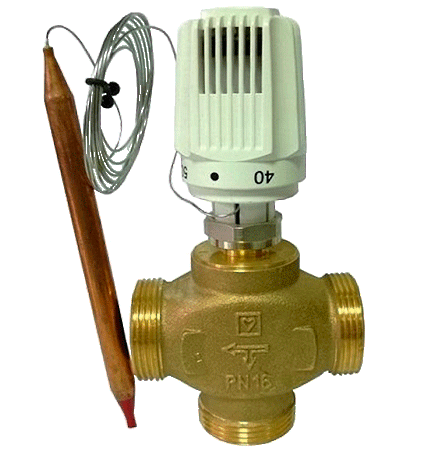

Триходовий розділовий клапан Herz Calis TS RD 7766 – це засіб регулювання кількості теплоносія системи опалення, що дозволяє підтримувати та подавати необхідну постійну задану температуру у опалювальний контур. При встановленні на клапан термоголови з накладним датчиком температура теплоносія підтримується точно в заданих параметрах, що дозволяє досягти оптимальної економії енергоресурсів.

Принцип роботи клапана розділення Herz Calis TS RD 7766 в опалювальних системах.

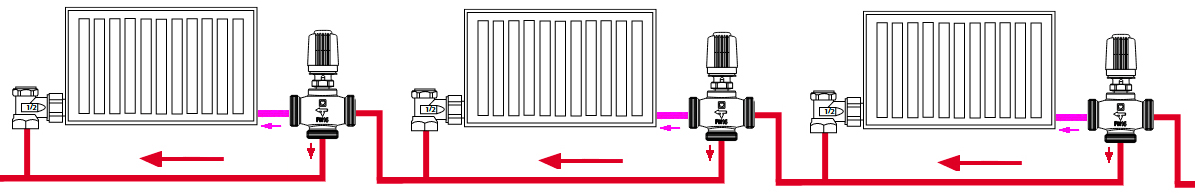

Термостатичний клапан Herz Calis TS RD, залежно від заданих параметрів, розподіляє теплові потоки. Якщо клапан застосовується в радіаторному опаленні, то монтується на трубопроводі, що подає. При перевищенні заданої температури, шток клапана піднімається, закриваючи вихід у опалювальний прилад і відкриваючи вихід на контур системи, що подає.

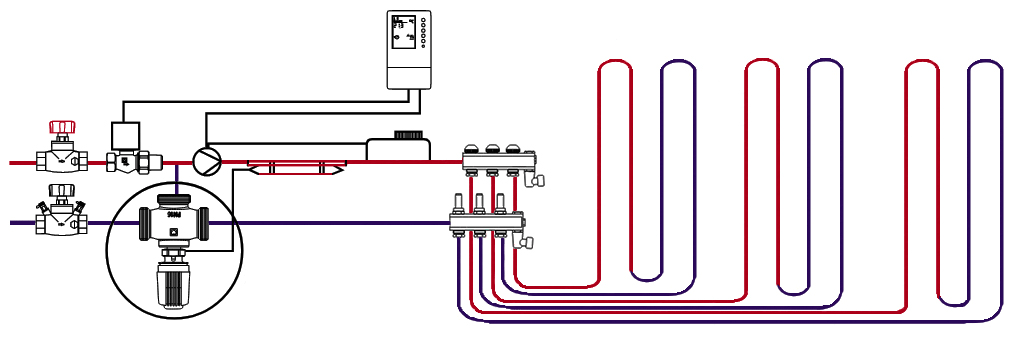

У регулюванні температури водяного опалення підлоги клапан Herz Calis TS RD встановлюється на зворотному трубопроводі. Якщо температура води на подачі в контур теплої підлоги збільшується, то шток клапана опускається, збільшуючи підмішування охолодженого теплоносія з обратки теплої підлоги в подачу, і закриваючи вихід на подачу до котла.

Технічні характеристики клапана змішувача Herz Calis TS RD 7766:

• Максимально допустима робоча температура – ​​120^оC,
• Робочий тиск – 10 бар для DN15-20 та 16 бар для DN25-32;
• Пропускна здатність Kvs - 3,00 ... 6,44 м³ / год;
• Розмір проходу - ДУ 15-32;
• Розміри підключення трубопроводів – від 3/4 до 11/2";
• Гарантія – 2 роки.

Виробник Австрія.
