Триходовий змішувальний клапан з електроприводом Honeywell V5433A

Змішувальний триходовий клапан з електроприводом Honeywell V5433A для опалення – це терморегулюючий елемент системи опалення, що дозволяє підтримувати та подавати необхідну для системи постійну задану температуру в автоматичному режимі. Змішувальний клапан дозволяє забезпечити в системі опалення необхідну температуру води, а застосування електроприводу здійснює максимальну економію енергоресурсів.

Як працює триходовий змішувальний клапан Honeywell V5433A у системі опалення.

Клапан Honeywell має три патрубки, два для вхідних потоків і один для змішаного, що виходить. Усередині клапана розташована камера змішування із поворотним затвором. Усередині клапана відбувається змішування високотемпературного потоку, що надходить від котла, і охолоного потоку, який повертається після проходження по всіх опалювальних приладах. Залежно від положення регулюючого затвора в камеру з одного боку надходить певна кількість гарячого теплоносія, а з іншого боку холодніший потік з обратки. На виході одержуємо змішаний потік необхідної температури.

Змішувальний клапан Honeywell V5433A: як встановити і варіанти регулювання.

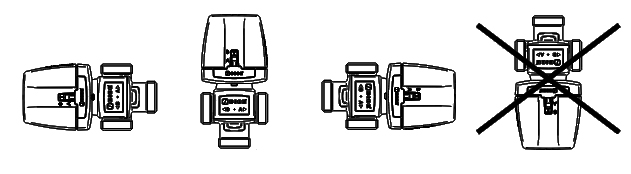

Регулювання температури теплоносія здійснюється за допомогою електроприводу з моментом, що крутить, 7Нм, керуючий сигнал подається безпосередньо від контролера або термостата. Монтаж виробляється клапана допускається як у вертикальному, так і горизонтальному положенні, але таким чином, щоб електропривод не розташовувався знизу під клапаном нижче від горизонтальної осі. Також необхідно виключити проникнення в привід конденсату, крапель води і т.п.

Технічні характеристики триходового змішувального клапана для опалення Honeywell V5433A:

• Максимально допустима робоча температура - 110° C (вода);
• Робочий тиск – 6 бар (0,6 МПа);
• Різьба приєднувальних патрубків – внутрішня;
• Розмір різьблення – 1", 1 1/4", 1 1/2", 2";
• Умовна пропускна спроможність Kvs, м³/година – 1" -10, 1 1/4" -16, 1 1/2" -25, 2" -40;
• Електроживлення приводу - ~ 230, ~24В; 50 Гц;
• Номінальний крутний момент - 7Нм;
• Довжина кабелю приводу – 1,6 м.

Гарантія – 2 роки, виробник – Німеччина.
