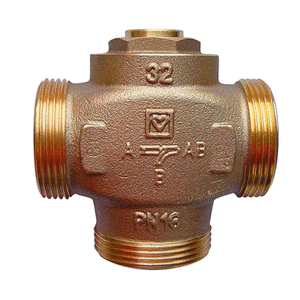

Триходовий розподільний клапан для котла TeploMIX Herz 7766

Триходовий розподільчий клапан TeploMIX Herz 7766 – це елемент стабілізації та управління теплоносія в системі опалення, який дозволяє підтримувати та подавати необхідну постійну задану температуру звороту котла на заданому рівні (61°С). Триходовий клапан для котла TeploMIX дає можливість унеможливити виникнення конденсату в газових та твердопаливних котлах, що значно збільшує термін їх експлуатації.

Принцип роботи розділювального клапана Herz 7762 в системі опалення.

Вбудований клапан термостатичний елемент вимірює температуру води на виході з клапана (обратка в котел). Якщо вона нижче 61°С, шток клапана піднімається, закриваючи вихід звороту від споживача, і відкриваючи вихід байпасу подачі від котла. Відбувається підмішування подачі від котла в обратне - температура обратки зростає. Якщо температура води на вході в клапан вище 61°С, шток клапана опускається, відкриваючи вихід звороту від споживача, і закриваючи вихід байпасу подачі від котла. Відбувається скидання тепла від казана до споживача.

Як встановити триходовий клапан для котла TeploMIX Herz 7766

Термостатичний клапан TeploMIX Herz 7766 встановлюється в будь-якому монтажному положенні на трубопроводі зворотної подачі якомога ближче до котла.

Технічні характеристики змішувального клапана Herz 7766:

• Максимально допустима робоча температура – ​​110^оC,
• тиск – 16 бар;
• Температурний діапазон налаштування температури зворотної лінії – 61 ° - 63° C (вода);
• Розмір проходу - ДУ 25 і ДУ32;
• Розміри підключення трубопроводів – 1 1/4 та 1 1/2";
• Гарантія – 2 роки.

Виробник Австрія.
