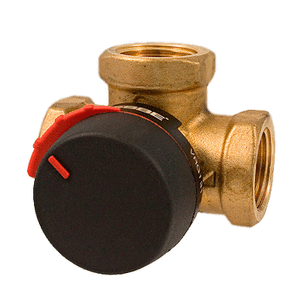

Триходовий змішувальний клапан для опалення ESBE VRG131

Змішувальний триходовий клапан опалення ESBE VRG131 – це термостатичний елемент управління теплоносієм в системі опалення, що дозволяє отримати необхідну постійну температуру теплоносія. Змішувальний клапан дає можливість (за допомогою зміни температури теплоносія) в системах опалення підлоги забезпечити необхідну кількість тепла з максимальною економією енергоресурсів.

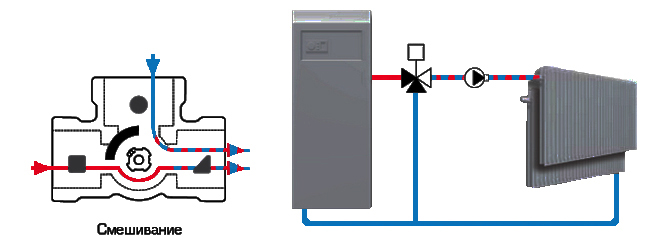

Застосування триходового клапана змішувача ESBE VRG131 в системі опалення.

Клапан ESBE VRG131 розрахований на два види роботи – на змішування та поділ теплових потоків. Корпус клапана має камеру змішування із регулюючим штоком. Усередині клапана змішується високотемпературний (від джерела опалення) потік і потік, що остигнув, який повертається після проходження по всіх опалювальних приладах. Залежно від положення регулюючого штока в камеру з одного боку надходить певну кількість гарячого теплоносія, а з іншого боку холодніший потік з обратки. На виході одержуємо змішаний потік необхідної температури. Такий вид регулювання застосовується як радіаторного опалення, так і в системах водяної теплої підлоги.

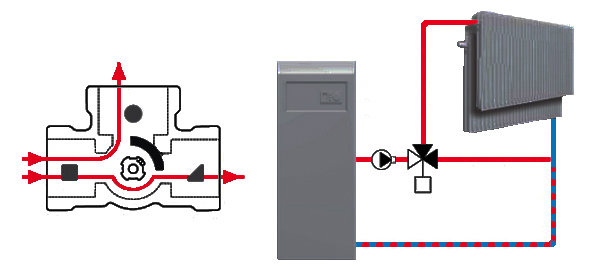

Триходовий клапан ESBE VRG131 можна застосовувати як розподільчий. При зворотному розташуванні регулюючої ручки змінюється положення штока. При цьому відбувається розподіл кількості теплоносія з однієї магістралі на дві різні, менші за тепловою потужністю потоку. У такому режимі потоки зменшують швидкість та на виході мають меншу теплову потужність. Такий вид регулювання застосовується більше в радіаторних системах, особливо при обв'язці твердопаливних котлів для збільшення температури зворотного контуру.

Технічні характеристики триходового змішувального клапана для опалення ESBE VRG131:

• Максимально допустима робоча температура - 110° C (вода);
• Робочий тиск – 10 бар (1,6 МПа);
• Розміри підключення – DN 20…50;
• Пропускна здатність Kvs, м³/год – від 6,3 до 40,0;
• Різьба приєднувальних патрубків – внутрішня.

Гарантія – 2 роки, виробник – Швеція.
