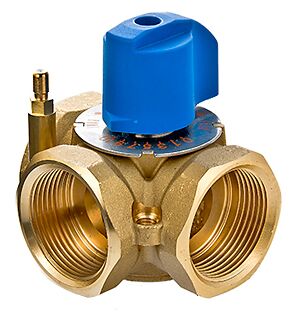

Триходовий змішувальний клапан для опалення Valtec VT.MIX03

Змішувальний триходовий клапан опалення Valtec VT.MIX03 – це компонент регулювання системи опалення, що дозволяє підтримувати та подавати необхідну для системи постійну задану температуру в автоматичному режимі. Змішувальний клапан дає можливість у змішувальних та розділових вузлах опалювальних систем забезпечити необхідну кількість тепла з максимальною економією енергоресурсів.

Принцип роботи триходового клапана змішувача Valtec VT.MIX03 в системі опалення.

Клапан VT.MIX03 має три патрубки, два для вхідних потоків і один для змішаного, що виходить. Усередині клапана розташована камера змішування із поворотним затвором. Усередині клапана відбувається певним чином змішування гарячого (від джерела опалення) потоку та охолоного потоку, який повертається після проходження по всіх опалювальних приладах. Залежно від положення регулюючого затвора в камеру з одного боку надходить певна кількість гарячого теплоносія, а з іншого боку холодніший потік з обратки. На виході одержуємо змішаний потік необхідної температури.

Триходовий клапан для опалення Valtec VT.MIX03 може працювати і на поділ теплового потоку. При зміні положення поворотного затвора відбувається розподіл кількості теплоносія із однієї магістралі на два різні потоки. На відміну від роботи на змішування, при якому змінюється температура теплоносія, при розподілі змінюється швидкість потоку при виході.

Купити змішувальний клапан для опалення Valtec VT.MIX03 с різними варіантами регулювання:

• Вручну – за допомогою рукоятки;
• За допомогою сервоприводу з моментом, що крутить, не менше 5 Н/м (рекомендується модель Valtec VT.M.106).

Технічні характеристики триходового змішувального клапана для опалення Valtec VT.MIX03:

• Максимально допустима робоча температура - 120 ° C (вода);
• Робочий тиск – 10 бар (1 МПа);
• Діапазон налаштування температури - 10-70 ° C;
• Умовна пропускна спроможність Kvs, м³/годину – для 3/4" - 7,76, 1" - 11,57, 1 1/4” - 16,91;
• Різьба приєднувальних патрубків – внутрішня.

Гарантія – 7 років, виробник – Італія.
