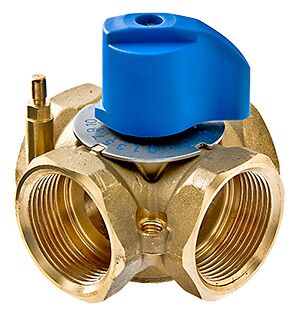

Чотириходовий змішувальний клапан для опалення Valtec VT.MIX04

Змішувальний чотириходовий клапан опалення Valtec VT.MIX04 – це регулюючий елемент системи опалення, що дозволяє підтримувати та подавати необхідну для системи постійну задану температуру в автоматичному режимі. Змішувальний клапан дає можливість у змішувальних та розділових вузлах опалювальних систем забезпечити необхідну кількість тепла з максимальною економією енергоресурсів.

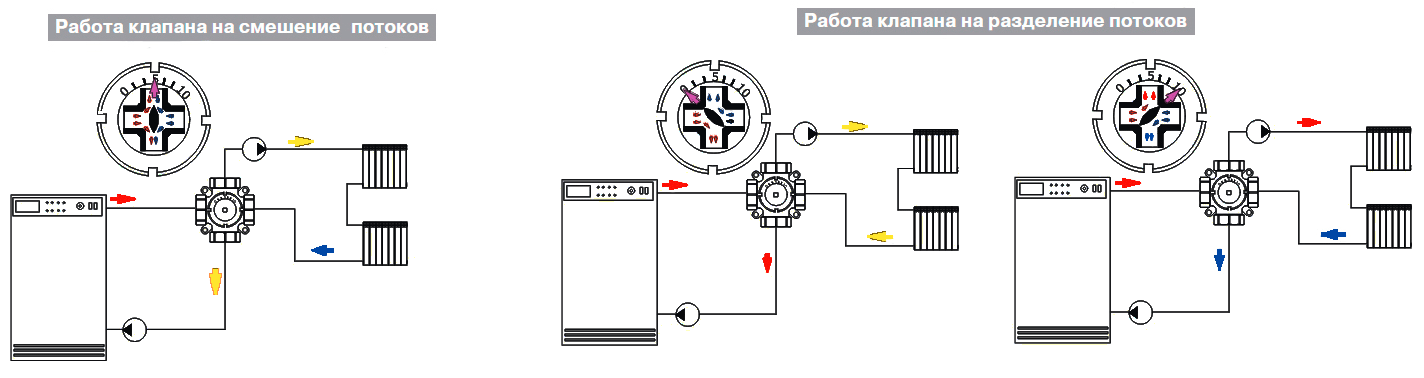

Принцип роботи чотириходового клапана змішувача Valtec VT.MIX04.

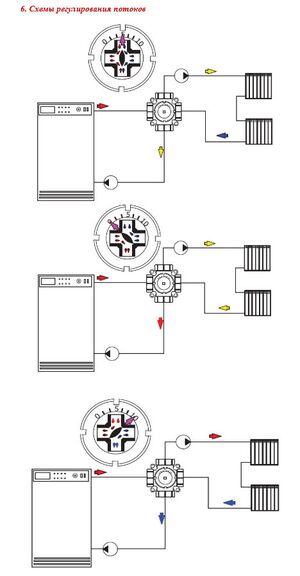

Усередині клапана розташована камера змішування із поворотним затвором. Усередині клапана відбувається певним чином змішування гарячого (від джерела опалення) потоку та охолоного потоку, який повертається після проходження по всіх опалювальних приладах. Залежно від положення регулюючого затвора в камеру з одного боку надходить певна кількість гарячого теплоносія, а з іншого боку холодніший потік з обратки. На виході одержуємо змішаний потік необхідної температури.

Чотириходовий клапан для опалення Valtec VT.MIX04 може працювати і на поділ теплового потоку. При зміні положення поворотного затвора відбувається розподіл кількість теплоносія з однієї магістралі на два різні потоки. На відміну від роботи на змішування, при якому змінюється температура теплоносія, при розподілі змінюється швидкість потоку при виході.

Змішувальний клапан для опалення Valtec VT.MIX04 варіанти регулювання.

• Вручну – за допомогою рукоятки;
• За допомогою сервоприводу з крутящим моментом, не менше 5 Н/м (рекомендується модель Valtec VT.M.106).

Технічні характеристики триходового змішувального клапана для опалення Valtec VT.MIX04:

• Максимально допустима робоча температура - 120 ° C (вода);
• Робочий тиск – 10 бар (1 МПа);
• Діапазон налаштування температури - 10-70 ° C;
• Умовна пропускна спроможність Kvs, м³/годину – для 3/4" - 8,04, 1" - 12,4, 1 1/4” - 17,11;
• Різьба приєднувальних патрубків – внутрішня.

Гарантія – 7 років, виробник – Італія.
