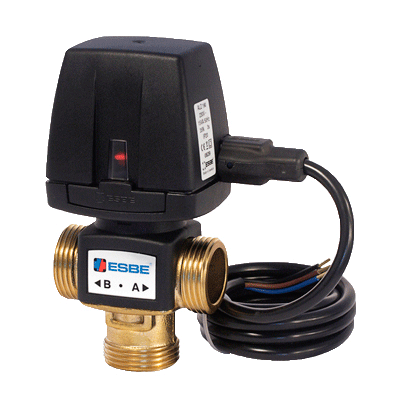

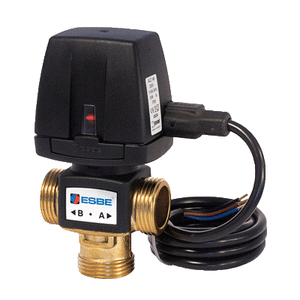

Триходовий змішувальний клапан з електроприводом для опалення ESBE VZC162

Змішувальний триходовий клапан з електроприводом для опалення ESBE VZC162 – це механічний терморегулятор кількості теплоносія системи опалення, що дозволяє підтримувати та подавати необхідну для системи постійну задану температуру в автоматичному режимі. Змішувальний клапан дає можливість забезпечити в системі підлогового та радіаторного опалення необхідну кількість тепла з максимальною економією енергоресурсів.

Принцип роботи триходового клапана змішувача ESBE VZC162 в системі опалення.

Клапан ESBE VZC162 має три патрубки, два для вхідних потоків і один для змішаного, що виходить. Усередині клапана розташована камера змішування із поворотним затвором. Усередині клапана відбувається змішування високотемпературного потоку, що надходить від котла, і охолоного потоку, який повертається після проходження по всіх опалювальних приладах. Залежно від положення регулюючого затвора в камеру з одного боку надходить певна кількість гарячого теплоносія, а з іншого боку холодніший потік з обратки. На виході одержуємо змішаний потік необхідної температури.

Змішувальний клапан для опалення ESBE VZC162: як встановити та варіанти регулювання.

Регулювання температури теплоносія здійснюється за допомогою електроприводу, при цьому сигнал, що управляє, надходить від контролера або термостата. монтаж проводиться як у вертикальному, так і горизонтальному положенні, але таким чином, щоб він не був розташований знизу під клапаном нижче від горизонтальної осі. Також необхідно виключити проникнення в привід конденсату, крапель води і т.п.

Технічні характеристики триходового змішувального клапана для опалення ESBE VZC162:

• Максимально допустима робоча температура - 95° C (вода);
• Робочий тиск – 10 бар (1 МПа);
• Різьблення приєднувальних патрубків - зовнішня;
• Розмір різьблення – 3/4";
• Умовна пропускна здатність Kvs – 6,5 м³/год;
• Електроживлення приводу - 230 ± 10% перем. струму, 50 Гц;
• Довжина кабелю приводу – 1,6 м.

Гарантія – 2 роки, виробник – Швеція.
