Гідрострілка для систем опалення Valtec VT.VAR00.G.07

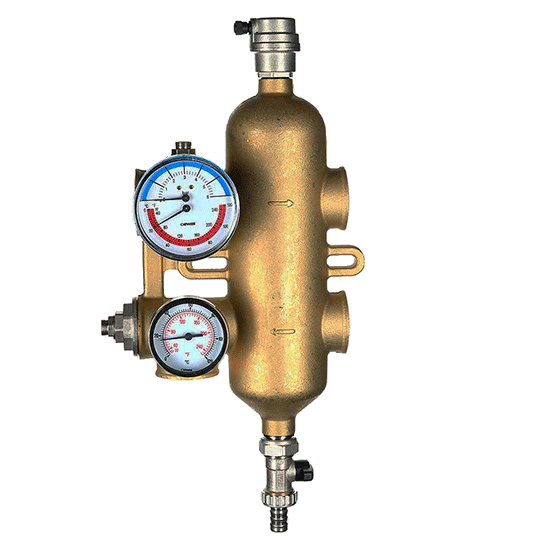

Гідрострілка для обв'язування опалювального котла Valtec VT.VAR00.G.07 – це спеціальний пристрій для котельного обладнання, завдання якого полягає у розподілі котлового та опалювальних контурів у системах теплопостачання та ГВП. Конструктивно корпус виконаний у формі циліндричної труби з чотирма приєднувальними різьбовими патрубками: два призначені для подачі теплоносія від котла, і два для підключення розподільчого колектора.

Гідрострілка Valtec принцип роботи в системі опалення

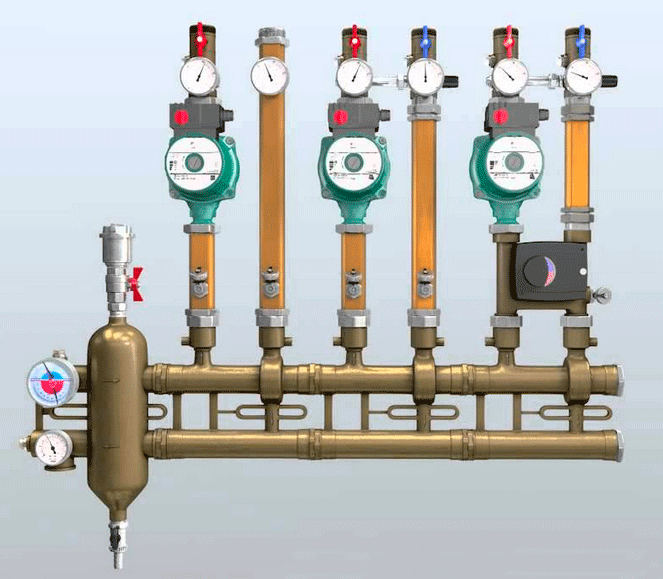

Гідрострілка Valtec VT.VAR00.G.07 має досить малий перепад тиску між магістральними трубопроводами (що подає контур від котла і розподільний контур від гребінки), що дозволяє здійснювати гідравлічну ув'язку опалювальних контурів, які мають відмінні параметри витрати та температури теплоносія. Це досягається завдяки особливій конструкції (пристрій має поперечний переріз по площі рівний сумі площ поперечних перерізів трубопроводів, що приєднуються, або потроєному діаметру трубопроводу найбільшого діаметру), і в результаті різниця перепадів тиску між лінією, що подає, і зворотною лінією системи опалення до котлів практично дорівнює нулю.

Принцип роботи гідравлічної стрілки Valtec полягає не тільки на зміні об'єму, а також регулюванні напряму руху теплоносія безпосередньо в системі опалення. За рахунок температурної різниці теплоносія всередині розділювача вода, що остигла, розташована знизу, і чим вище по циліндру робочої камери, тим температура стає вище. Таким чином оптимізується система та забезпечується необхідне нагрівання для кожного з окремо взятих контурів, незалежно від їх кількості та чисельності насосів та котлів.

В цілому застосування гідрострілки створює зону зниження втрат навантаження, і пропускає два різні потоки теплоносія в необхідну зону, розділяє їх, і створює два гідравлічно незалежні потоки. Таким чином гідрострілка дозволяє підтримувати постійну витрату контура, що подає, від котла і змінна витрата в контурах розподілу.

Купити гідрострілка для опалення Valtec VT.VAR00.G.07 можна з такими характеристиками

• Максимальна температура – 120°C
• Макс. робочий тиск – 10 bar
• Розмір підключення – 1 1/4" (ДУ 32);
• Максимальна підключена теплова потужність (при ∆Т =20°С) – 104 кВт;
• Максимальна витрата теплоносія, кг/год – 4500;
• Різьблення підключення – внутрішнє;
• Матеріал – латунь;

Гарантія – 84 міс.
