Як правильно підключити колектор водяної теплої підлоги

Завдяки системі опалення підлоги в житлових і виробничих приміщеннях досягається рівномірний прогрів, оптимальна температура і максимальний тепловий комфорт. І для ефективної роботи всієї системи водяної теплої підлоги встановлюється розподільний колекторний блок або просто колектор (гребінка) теплої підлоги.

• Підключення колектора к системе підлогового опалення
• Як відрегулювати колектор та налаштування теплої підлоги

Який колектор будемо підключати?

Колекторів теплої підлоги багато з різними модифікаціями. Для того щоб процес підключення та встановлення був простим і точним, ми повинні вибрати розділ з потрібним видом колектора.

Простий колектор без регулюючих елементів: це прохідна колекторна балка з різьбовими відводами без запірної або регулюючої арматури.

Специфіка підключення

Для підключення таких колекторів потрібні:

• Розподільні колектри (на подачу та обратку)
• Кран кульовий з накидною гайкою або американкою - 2 шт (встановлюються на магістральних трубопроводах перед колекторами, і дозволяють відключити систему для проведення технічного обслуговування)
• Колекторні з'єднувальні фітинги для підключення труб опалювальних контурів.
• Комплект кріплень
• Колекторний трійник
• Автоматичний відвідник повітря з відсічним клапаном
• Дренажний кран.

Механізм роботи простих колекторів

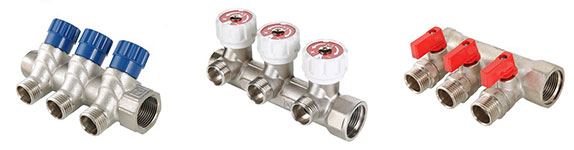

Колектор з регулювальними вентилями або запірними кранами - складніший елемент, на якому розташовані регулюючі або запірні елементи. Колектори з відсічними шаровими кранами призначені тільки для повного закриття або відкриття контурів опалення. А конструкція гребінок із регулюючими вентилями передбачає плавне регулювання теплоносія по окремим контурам.

1. Колектори в зборі для теплої підлоги. Для того щоб спростити монтаж і правильно відрегулювати систему опалення підлоги існують готові колектори з настроювальними клапанами і витратомірами. Такий комплект передбачає дві гребінки для подаючого та зворотного контурів. На одній розташовані термостатичні регулюючі клапани, а на другій балансувальні клапани з витратомірами. Така комплектація дозволяє оптимально вирівняти витрату теплоносія по петлях та отримати необхідне співвідношення теплових потужностей

Підключення колектора до системи підлогового опалення.

Якщо Ви вирішили зробити водяну теплу підлогу самостійно, своїми руками, давайте розберемося як правильно зробити підключення гребінки теплої підлоги.

Спочатку розглянемо, як підключити прості колектори теплої підлоги. У випадках, коли підбирається економний варіант створення водяної теплої підлоги, зібрати можна колектор своїми руками. У цьому випадку застосовуються колектори з регулюючими вентилями та із запірними кранами. На зворотний трубопровід встановлюється гребінка з вентильними кранами для балансування та регулювання кількості теплоносія. На трубопровід подачі застосовується гребінка з відсічними кранами. Також у системі необхідна наявність циркуляційного насоса, на колектори необхідно встановити автоматичні відвідники повітря для видалення повітря з системи. Для підключення труб теплої підлоги використовуються спеціальні колекторні фітинги (євроконуса) або муфти з накидною гайкою. Схематично це виглядає так.

У випадку, коли немає можливості отримати низьку температуру теплоносія від джерела опалення, або комбінується опалення підлоги з радіаторним, необхідно додати терморегулюючі елементи. Для цього на трубопроводі, що подає, перед колектором проводиться монтаж триходового змішувального клапана..

Регулювання здійснюється вручну (у техпаспорті зазвичай вказується якою буде витрата теплоносія за певного закриття штока) або за допомогою термоголовки з накладним датчиком температури. У другому варіанті Ви отримаєте точну необхідну температуру теплоносія, що надходить до системи теплої підлоги.
Який би варіант Ви не вибрали, щоб зібрати колектор теплої підлоги, у нас Ви можете знайти вже готовий комплект, що дозволяє зробити монтаж теплої підлоги..

Тепер розглянемо, як правильно підключити готові колекторні розподільчі блоки. В даному випадку виробники надають вже готові рішення, які значно економлять час монтажу та простір, і зрештою дозволяють правильно та точно відрегулювати всю систему.

Влаштування колекторів (розподільних блоків) виглядає таким чином: на одному колекторі встановлюються регулювальні клапани з витратомірами, що дозволяють відбалансувати петлі теплої підлоги між собою, на другому колекторі – термостатичні клапани, необхідні для досягнення оптимальної кімнатної температури. Для досягнення необхідної температури в кімнатах термостатичні клапани можна налаштувати вручну, або встановити на них сервопривод, і за допомогою кімнатних термостатів керувати в автоматичному режимі.

Такі колекторні блоки найчастіше відразу комплектуються автоматичними відвідниками повітря, дренажними кранами, кріпленнями, пробками і колекторними фітингами для труб теплої підлоги. Підключати колекторні блоки можна безпосередньо до котла або іншого джерела, якщо в систему подаватиметься теплоносій не вище 55 градусів. Якщо температура теплоносія вище 55-60^оС, також застосовується термостатичний змішувальний клапан або готовий насосно-змішувальний вузол.

Як відрегулювати колектор та налаштування теплої підлоги

Коли встановлений колектор і до нього підключені всі трубопроводи, постає питання: як правильно його відрегулювати, щоб отримати ефективну роботу опалення підлоги.

Завданням балансування (регулювання) водяної теплої підлоги є правильне співвідношення витрати теплоносія по опалювальним контурам, тобто, щоб нагріта вода не йшла в один контур (з найменшим гідравлічним опором), а рівномірно розподілялася по всій системі опалення. Далі розглянемо, як налаштувати колектор теплої підлоги.

Який би колектор ми не застосовували, простий з вентилями або в зборі з витратомірами, балансування необхідно проводити по найдовшій петлі.

Для цього на найдовшому контурі регулювальний клапан необхідно максимально відпустити у відкрите положення, і щодо цього контуру виставляються витрати наступних петель. Обчислюємо співвідношення петель і балансуємо систему. Наприклад, у нас є чотири контури 80, 60, 60 та 40 метрів. Найдовший відкрито максимально, по 60 метрів необхідно прикрутити на третину, а найкоротший ми прикручуємо на половину.

При складності процес регулювання теплої підлоги досить простий, і Ви зможете відрегулювати колектор своїми руками витративши небагато часу.

Правильність налаштування контурів теплої підлоги можна перевірити за температурою теплоносія у зворотному контурі. Різниця температур на вході та виході повинна бути однаковою на всіх контурах. Так як в петлі заходить теплоносій з однаковою температурою, то вирівнювання робимо за показаннями на зворотному колекторі. Цю операцію можна зробити за термометрами, якщо вони були попередньо встановлені, або застосувати електронний термометр (наприклад, пірометр).

Для початку визначаємо різницю температур на найдовшому контурі, і відповідно до цих показників перевіряємо всі інші контури. Якщо показання однакові – значить система налаштована правильно, якщо є відхилення, то коригуємо петлі, відкриваючи або закриваючи регулювальні вентилі.

Зібрати колектор на практиці не так складно, і за бажання це можна зробити самостійно, а в нашому інтернет магазині Ви завжди зможете купити як окремі комплектуючі, так і готові рішення для водяної теплої підлоги перевірених виробників за прийнятними цінами.
