Розведення труб водопостачання має важливе значення для правильної роботи водопровідних систем та отримання комфорту споживачів.

Нині дедалі більше ускладнюються інженерні сантехнічні системи та з'являється безліч елементів, які чутливі до напору води. А у великих квартирах та приватних будинках часто кількість санвузлів не обмежується одним, через що зростає навантаження на всю водопровідну систему.

• Трійникова схема
• Колекторна схема

Тому грамотно спроектована розводка води дозволяє вирішити задачу правильної роботи всіх сантехнічних та побутових приладів.

Схеми та можливі варіанти системи розведення ХВП та ГВП

Існує безліч варіантів розведення водопровідних систем, все залежить від запланованого розміщення сантехнічних приладів. Як основа застосовуються дві схеми розведення води – трійникова (послідовна) або колекторна. Розглянемо кожну окремо.

Трійникова система розведення води

Досить поширена схема розведення ХВП та ГВП. За такої схеми від стояків або водонагрівача (бойлера, котла) до місць розташування сантехнічних приладів проводиться одна магістральна труба, від якої за допомогою трійників робляться відводи до місць споживання води (крани, душ, унітаз, біде, посудомийна або пральна машина).

Схематично це виглядає так:

Трійникове або послідовне розведення трубопроводів дуже часто застосовується в квартирах або котеджах, де проживає невелика кількість людей і є 4-5 точок споживання.

Переваги трійникового розведення води:

• потрібна невелика кількість труб та фітингів;
• досить низька вартість;
• компактність;
• простота монтажу.

Недоліком такої системи є неможливість забезпечити рівномірний тиск у системі при використанні кількох приладів, у віддаленій точці напір води буде значно меншим. А сучасні сантехнічні прилади, такі як душові бокси, яким необхідний постійний тиск води, просто не працюватимуть.

Тому для сучасних систем, для квартир, де багато сантехнічних приладів, і приватних будинків доцільно застосовувати колекторну розводку.

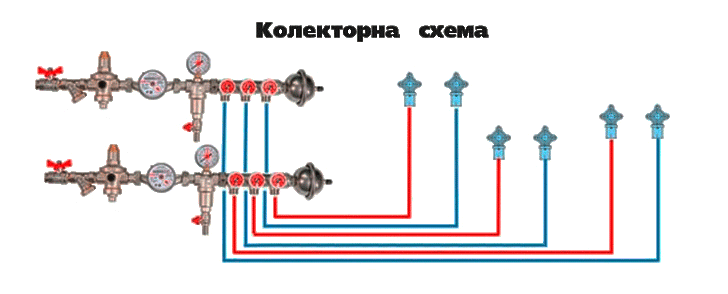

Колекторна система розведення водопроводу

Для цього застосовується такий вид сантехнічної арматури, як колектор (розподільна гребінка), який встановлюється на введенні водопроводу. А підведення труб здійснюється безпосередньо до кожної точки споживання води.

При цьому колектор має одне центральне введення та різну кількість виходів (зазвичай від 2 до 12). При цьому кількість виходів на колекторі підбирається з урахуванням усіх точок споживання (румийники, крани, душ, пральна, посудомийна машини тощо).

Переваги колекторної розведення води:

• Рівний та оптимальний тиск у розподільчих трубопроводах;
• Температура води у всіх точках однакова, навіть якщо одночасно відкриті крани;
• Точки споживання незалежні, проте крани управління системою перебувають у одному місці;
• Рівномірне розподілення потоків по кожному споживачеві, без втрати тиску;
• Велика пропускна спроможність розподільних патрубків;
• Мінімальний ризик поломок, оскільки від колектора проходить одна цільна труба;
• Значно спрощується та оптимізується монтаж трубопровідних систем.

Як і в трійниковій системі, колекторна схема має свої недоліки. Для розміщення колектора необхідно організувати монтажне місце, а якщо колектор необхідно сховати, то без колекторної шафи не обійтись. Колектор має певну вартість, і кількість труб значно більша, ніж при трійниковій схемі, що призводить до подорожчання всієї водопровідної системи.

Тим не менш, простота обслуговування і комфорт компенсують витрачені кошти. Тому все частіше і частіше застосовується колекторна схема розведення води.

Матеріали необхідні для проектування трійникової та колекторної системи

Труби - для розведення водопроводу як у квартирі, так і в приватному будинку, застосовуються поліпропіленові, металопластикові та труби зі зшитого поліетилену..

Кульові крани дозволяють при необхідності повністю перекривати як всю систему в цілому, так і кожен окремий елемент..

Фільтр - захищають систему водопостачання від попадання різних домішок.

Зворотний клапан - пропускає воду лише в одному напрямку.

Редуктор тиску - дуже важливий елемент, який зменшує та стабілізує тиск у системі водопроводу на вході у квартиру чи приватний будинок.

Фітинги - з'єднувальний елемент трубопроводів, необхідний для розведення води, особливо за трійникової схеми.

Колектор для води - це основний елемент колекторної схеми, який відповідає за рівномірний розподіл води для всіх елементів системи.

Висновки

Якщо у Вас звичайна квартира з невеликою кількістю точок споживання можна зробити трійникове розведення води. При великій кількості сантехнічних приладів та в приватних будинках доцільно застосовувати колекторне розведення води, оскільки вся система водопостачання працюватиме найефективнішим чином.

Якій би схемі розведення водопостачання Ви не віддали перевагу, у нашому інтернет-магазині Ви зможете купити труби, кульові крани, фітинги та розподільні гребінки для води відомих європейських виробників, розмістивши замовлення через кошик або звернувшись до наших менеджерів за телефоном. Супермаркет Фітинг пропонує широкий вибір комплектуючих для розведення ХВП і ГВП в квартирі або приватному будинку.

Коли в квартирі, приватному будинку або іншій будівлі виникає необхідність зробити ремонт, поміняти або створити нову систему водопроводу чи опалення, виникає потреба в придбанні та монтажі різноманітних кульових кранів. При цьому має дотримуватися умова, щоб основні компоненти інженерних сантехнічних систем у процесі експлуатації були максимально надійними та якісними..

Для вирішення такого завдання необхідно правильно організувати систему трубопроводів із застосуванням якісних труб, а також сполучних та інших елементів, у тому числі і запірно-регулюючої арматури, яка має дуже важливе значення. Так як від запірної арматури залежить якісне перекриття елементів усієї трубопровідної системи та безпека інженерних мереж загалом.

Кульові крани, як один із видів сучасної запірної арматури, чудово виконують завдання повного відключення елементів трубопроводів. Їхня універсальність дає можливість застосування як у міських системах водопостачання та опалення, так і для промислових об'єктів, наприклад, магістралей, в яких транспортується природний газ та нафта. На сьогоднішній день кульові крани є найбільш поширеним та ефективним видом запірної арматури, тому вони частіше використовуються у водопровідних системах, практично повністю замінюючи таку арматуру, як клиноподібні засувки, конічні або циліндричні крани.

При виборі такого важливого компонента, природно, виникає питання – як правильно підібрати якісний і надійний кульовий кран? У цій статті ми наведемо необхідні рекомендації, що дозволяють відповісти на це питання.

У сучасному світі кульові крани набули широкого поширення для регулювання трубопровідних систем. Основною перевагою кульових кранів, як запірно-регулюючої арматури, є простота конструкції та надійність експлуатації.

Основний елемент кульового крана визначає безпосередньо назву запірної арматури. Це рухливий і гладкий затвор сферичної форми, по осі якого знаходиться наскрізний отвір, що дозволяє при відкритті спокійно проходити рідини, що транспортується. Абсолютно гладка поверхня кульового затвора досягається в процесі алмазного полірування та подальшим нанесенням хромованого покриття. В результаті такої обробки виключається налипання сторонніх частинок та виключається закипання деталей кульових кранів, значно збільшуючи термін експлуатації.

Конструкція кульових кранів з'явилася досить давно, але через недосконалість технологій початку 20 століття, виробники не могли досягти повноцінного перекриття трубопровідних систем внаслідок утрудненості щільного прилягання металевих поверхонь кульового затвора та сідлами корпусу кульового крана. А з появою таких матеріалів як фторопласт та термостійкий синтетичний каучук, завдання повного перекриття потоку було успішно вирішено, що призвело до широкого застосування кульових кранів.

Дуже просто будову кульового крана можна уявити так. Безпосередньо в центральній частині корпусу кульового крана розташований кульовий затвор (зазвичай сферичної форми), який встановлюється між двома кільцями ущільнювачів, що мають назви "сідла". Сам же кульовий затвор кріпиться на поворотному штоку (шпинделі), завдяки якому від ручки передається зусилля затвору. Завдяки такій простій конструкції кульових кранів здійснюється висока та надійна герметичність, і що важливо – зручне керування з досить малим часом, яке витрачається на поворот, для повного закриття або відкриття проходу достатньо один раз повернути кульовий затвор на 90°.

У закритому положенні осьовий отвір у кульовому затворі розташований перпендикулярно до осі корпусу крана і повністю перекриває трубопровід. У відкритому положенні, коли повертається кульовий затвор, отвір приймає положення по осі трубопроводу, утворюючи повністю вільний прохід через корпус крана. Принципово те, що така конструкція кульового крана дозволяє зрозуміти за становищем його ручки – відкритий він чи закритий.

Кульові крани для води які краще

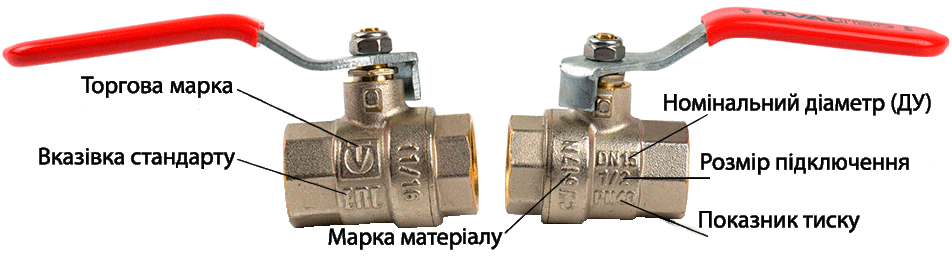

Так як кульові крани набули широкого поширення в якості запірной арматури, на ринку з'явилася величезна кількість таких виробів. І підібрати якісний кульовий кран досить непросто, враховуючи те, що зустрічається велика кількість кранів низькоякісних і існує чимало підробок відомих виробників. Тому є необхідність приділити увагу основним характеристикам, які визначають повноцінне та тривале функціонування даних виробів.

Насамперед необхідно звернути увагу на матеріал корпусу кульового крана. При виробництві якісних шарових кранів застосовується латунь марки CW617N. Так як латунь має неабияку ціну, виробники для зниження собівартості застосовують цинково-алюмінієвий сплав або силумін - сплав алюмінію з кремнієм. Ці матеріали на відміну від латуні, основним компонентом якої є мідь, досить крихткі, і застосовуються вони в основному в автомобільній промисловості або виробництві побутової техніки (наприклад, для виготовлення корпусів карбюраторів, м'ясорубок і т.д.). У разі застосування шарових кранів з матеріалів, не передбачених для застосування в системах водопостачання та опалення, вони досить швидко виходять з ладу, зазвичай просто розсипаючись.

Відмінною характеристикою кранів з латуні є вага, він значно більший за аналоги, в основі яких застосовується алюміній. Єдине, крани необхідно порівнювати за вагою бажано без ручки, оскільки багато виробників встановлюють масивну сталеву ручку для збільшення загальної ваги кульових кранів. Також колір силумінових кранів – виражений сріблястий, який не змінює своє забарвлення при окисленні. Якщо зняти поверхню покриття з нікелю на латунному кульовому крані, то латунь визначається по трохи помітній жовтизні, яка через кілька днів окислюється до характерного «латунного» кольору. Найкраще купувати кульовий кран, у якого внутрішня латунна поверхня не прихована під нікельованим покриттям на будь-якій ділянці (зазвичай дуже добре латунь видно на різьбових з'єднаннях з трубопроводом). Плюс багато відомих виробників на корпусі кульового крана вказують технічні характеристики – тиск (PN), умовний прохід (DN), і ставлять свій фірмовий знак.

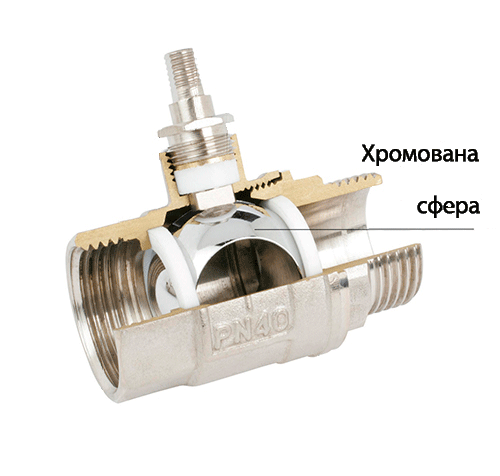

Важливу роль має і сам елемент, що замикає, - кульовий затвор. Сферична поверхня має бути абсолютно гладкою та мати блиск, як у дзеркала. У якісних кранів кульових затвор виготовлений з латуні, відполірований та покритий спеціальним напиленням, зазвичай – хромом. Хром значно твердіший за нікель і чудово протистоїть впливу дрібних шламових частинок, виключаючи такі явища як налипання і закипання робочих елементів. У кульових кранах низької якості кульовий затвор найчастіше має каламутний блиск, матове покриття або можливі незначні дефекти на затворі.

Додатково кульовий кран можна перевірити магнітом, якщо має місце притягування магніту до кульового затвора, це означає, що він виконаний з електротехнічної сталі. У системах водопостачання такий матеріал не застосовується так як дуже швидко іржавіє і стає непридатним. Латунь із магнітом не взаємодіє.

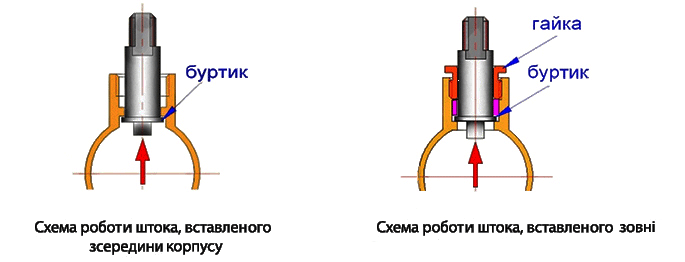

Сальниковий вузол кульового крана призначений для забезпечення герметичності щодо зовнішнього середовища. Конструктивні особливості сальникових вузлів можуть бути різними за будовою. На сьогоднішній день одним з найнадійніших і практичних конструкцій є така, при якій шток вставлений зсередини, а ущільнювальне кільце сальника (матеріалом якого служить тефлон) має висоту, що становить не менше 40% діаметру штока. Якщо шток кульового крана встановлений зовні, існує небезпека, що шток може бути вибитий під дією тиску робочого середовища. Сила, пов'язана із тиском середовища у трубопроводі, прагне виштовхнути шток із сальникового сідла назовні. Коли шток закріплений зсередини, цю силу стримує шток буртик, який спирається на корпус крана.

У разі кріплення штока зовні крана всю силу виштовхуючого впливу сприймає сальникова гайка. Небезпека полягає в тому, що внаслідок дії вібрації та температурних перепадів гайка може мимоволі розкручуватися, послаблюючи сальникові ущільнювачі. З'являється течія, а за відсутності контролю гайка втрачає різьбове зчеплення, і при різкому стрибку тиску шток просто буде вибитий з крана. Вибираючи кульовий кран, необхідно врахувати, що неремонтопридатні вузли сальнику служать до першої протікання по штоку, в результаті кульовий кран необхідно замінити на новий. Краще вибрати дорожчий, але ремонтопридатний кульовий кран, ніж постійно міняти недорогі кульові крани, які не підлягають ремонту.

Універсальність застосування цієї запірної арматури сприяла появі кульових кранів різної конфігурації та призначення. Класифікація кульових кранів досить велика, а в даній статті ми розглянемо конструкції кранів залежно від діаметра прохідного перерізу і відповідно опору потоку середовища, що транспортується, і по кріпленню кульових кранів до трубопроводів.

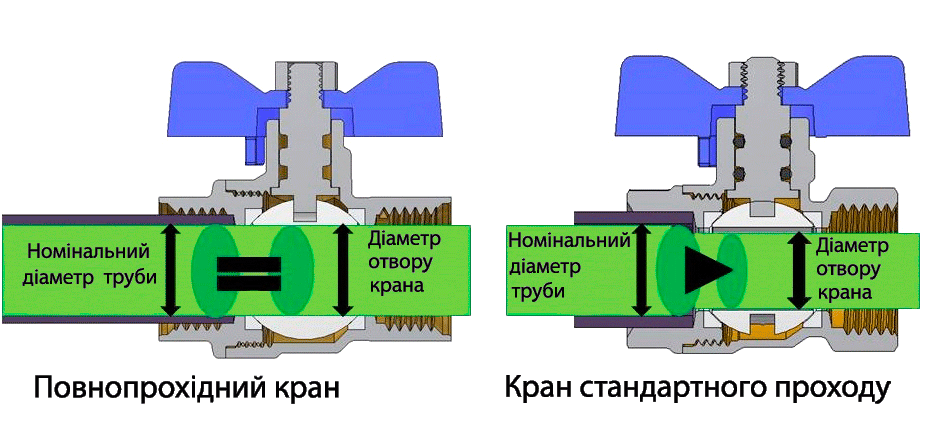

Залежно від діаметра пропускного проходу всередині виробу крани кульові поділяються на такі види:

Повнопрохідні кульові крани мають діаметр отвору в кульовому затворі, що практично збігається з внутрішнім діаметром трубопроводу, на якому встановлюється кран. При цьому пропускна здатність шарового крана досягає максимальних значень і становить від 90 до 99% потоку. Завдяки такій конструкції у повнопрохідних кульових кранів практично відсутній гідравлічний опір, і відповідно на трубопроводі зберігається стабільний тиск рідини, що транспортується. Саме такий вид запірної арматури доцільно застосовувати на трубопроводах з рідинними середовищами, для підтримки продуктивності системи, у тому числі й у внутрішньобудинкових системах опалення та водопостачання.

Стандартнопрохідні кульові крани – діаметр отвору в кульовому затворі такої арматури на один типорозмір менше, ніж внутрішній діаметр трубопроводу, в результаті пропускна здатність кульових кранів трохи зменшується і становить від 70 до 90% потоку. Такий вид запірної арматури застосовується там, де часткова втрата тиску немає істотного значення. Наприклад, побутові кульові крани для підключення різних сантехнічних приладів.

Неповнопрохідні кульові крани (із звуженим проходом) мають значно зменшений прохід по відношенню до внутрішнього діаметра трубопроводу. Подібний тип конструкції кульового крана зменшує пропускну здатність до 40 - 70%, і відповідно збільшується гідравлічний опір усієї системи. Такий вид кульових кранів застосовується у випадках, коли необхідно спеціально зменшити тиск потоку середовища, що транспортується.

Для того щоб зробити монтаж кульових кранів на трубопровід існує кілька видів кріплення запірної арматури:

Кульові крани під приварювання. При такому вигляді кріплення застосовується просте зварювання. Зазвичай такий метод застосовується на трубопроводах малого діаметра, або у важкодоступних місцях, де монтаж дуже утруднений. Для такого виду кріплення необхідно залучати кваліфікованого спеціаліста – зварювальника.

Фланцеві кульові крани. Другий вид кріплення має на увазі застосування металевих фланців. Цей вид кріплення кульових кранів використовують на магістральних трубопроводах починаючи з діаметра 2" (Ду50) і великими діаметрами до 250 міліметрів. У разі фланцевого з'єднання монтаж або заміна кульового крана проводитися без складнощів, достатньо мати в наявності витратні матеріали - шпильки або болти з гайками , прокладки з пароніту або спеціальної гуми. Застосування кранів з фланцями широко поширене в багатьох промислових галузях.

Муфтові кульові крани знайшли дуже широке застосування для інженерних внутрішньобудинкових систем опалення та водопостачання. Завдяки наявному внутрішньому трубному різьбленню, муфтові кульові крани дозволяють легко зробити монтаж на трубопроводах, при цьому не потрібно спеціальної кваліфікації. Така запірна арматура застосовується для установки на трубопроводах з невеликим діаметром – до 50 мм, зазвичай такі шарові крани представлені трубними диметрами від 1/2" до 2".

На закінчення хочеться відзначити, що з урахуванням усіх перерахованих характеристик, при виборі кульових кранів необхідно уточнити наявність сертифікатів відповідності, що підтверджують можливість використання у вітчизняних трубопровідних системах. Наприклад, температура носія, що розраховується, в українських системах відрізняється від європейських, вона значно вища. Зазвичай усі офіційні представники в Україні на офіційних сайтах розміщують всю технічну інформацію та сертифікати..

Вибираючи кульові крани, Ви повинні бути впевнені в тому, що ця арматура нормально експлуатуватиметься у вітчизняних трубопровідних системах. Для того, щоб купити якісний кульовий кран з гарантією, краще вибирати виробників, які зарекомендували себе на нашому ринку та мають представництва в Україні..

Вкажемо деяких із них:

Valtec – дуже відомий італійський виробник, кульові крани виконані з латуні, багато модифікацій для різного призначення, ремонтопридатні, з трубним різьбленням від 1/2" до 3", гарантія 7 років.

Bugatti – італійський виробник, кульові крани виконані з латуні, звичайні та посилені версії, кілька модифікацій для спеціального призначення, ремонтопридатні, з трубним різьбленням від 1/2" до 2", гарантія 7 років.

IVR – італійський виробник, кульові крани виконані з гарячепресованої латуні, звичайні та посилені версії, кілька модифікацій для спеціального призначення, всі моделі ремонтопридатні, з трубним різьбленням від 1/2" до 2", гарантія 2 роки.

Fado – дуже поширений на нашому ринку італійський виробник, кульові крани виконані з латуні, широкий модельний ряд, ремонтопридатні, з трубним різьбленням від 1/2" до 2", вся продукція застрахована.

Oventrop – німецький виробник, кульові крани виконані з латуні або бронзи, звичайні та посилені версії, є моделі для спеціального призначення, ремонтопридатні, з трубним різьбленням від 1/2" до 2", гарантія 7 років, на ринку України в основному завозяться на замовлення.

Profactor – китайський виробник дуже гарної якості, сертифікований в Україні, корпус кульових кранів виготовлений з латуні за технологією високочастотного відпалу, звичайні та посилені версії, є моделі для спеціального призначення, ремонтопридатні, з трубним різьбленням від 1/2" до 3", гарантія 5 років.

HLV – італійський виробник дуже гарної якості, сертифікований в Україні, корпус кульових кранів виготовлений з латуні, звичайного призначення, ремонтопридатні, з трубним різьбленням від 1/2" до 2", гарантія 2 роки.

As Gruppe – італійський виробник з виробництвом у Туреччині, дуже гарної якості, сертифікований в Україні, корпус кульових кранів виготовлений з латуні, звичайного призначення, ремонтопридатні або неремонтопридатні моделі, з трубним різьбленням від 1/2" до 2", гарантія 2 роки.
