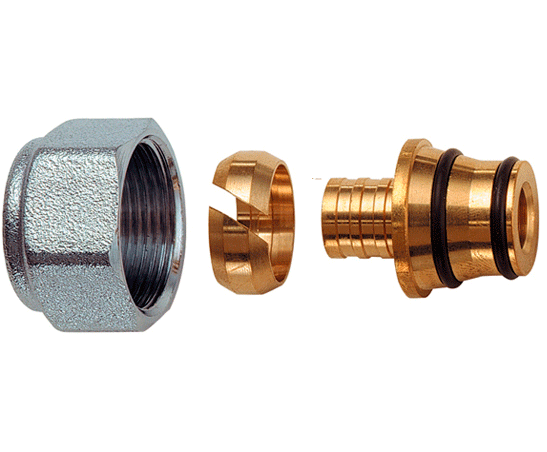

Євроконус фітинг для теплої підлоги FAR FC 6052

Обжимний фітинг для труб теплої підлоги з переходом під євроконус FAR FC 6052 – це сполучна арматура різного діаметра під'єднувальних трубопроводів, яка призначена для підключення контурів опалення підлоги до розподільних гребінок. Конусоподібна форма штуцера виготовлена з точним розміром виходу колектора, наявність на кінцівці кільцевого ущільнення O-ring ЕPDM не вимагає застосування ущільнювальних матеріалів, будь-якого мастила або герметика, обжимні кільця та гайка надійно фіксують трубу, виключаючи таке явище як підтікання води (теплоносія), що організує  герметичне з'єднання. Фітинги євроконус швидко монтуються, мають високу міцність і тривалість експлуатації, а простота підключення дозволяють організувати монтаж теплої підлоги своїми руками без спеціальних навичок.

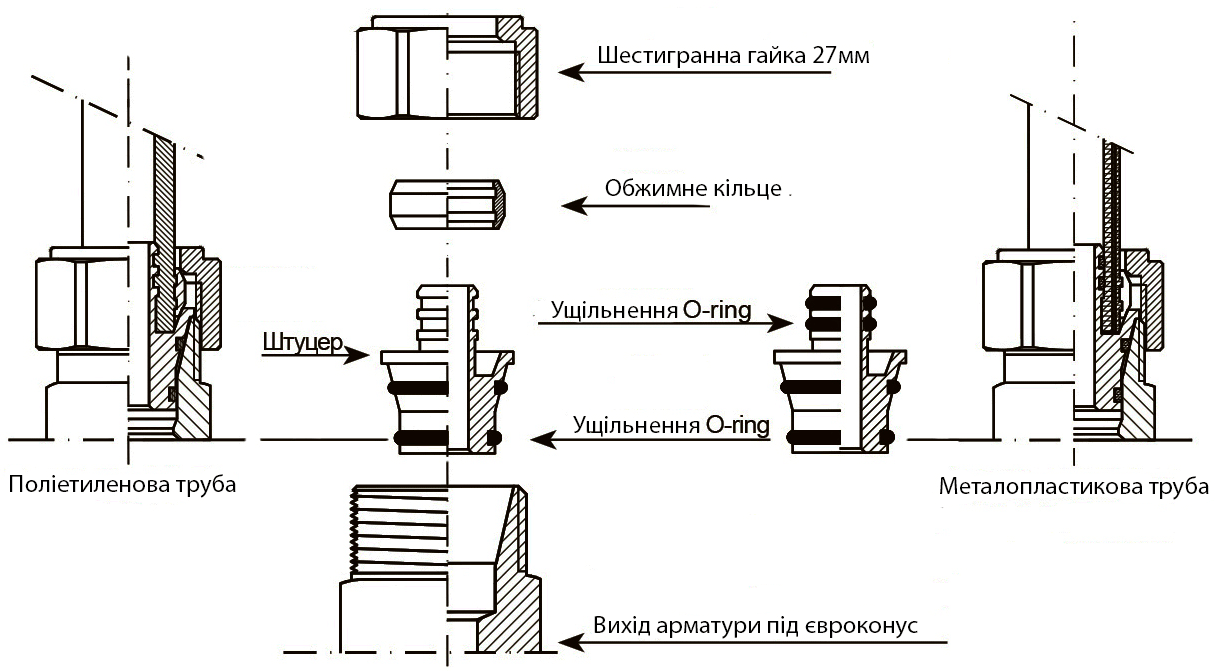

Як працює обжимний фітинг для теплої підлоги ФАР

Принцип роботи даного з'єднання досить простий і зрозумілий: цангове з'єднання (комплект обтискного кільця та гайки) стискає трубу, в яку вставлений фітинговий штуцер. Обтискання відбувається шляхом затягування фіксуючої гайки. У процесі затягування гайки обтискне кільце починає деформуватися і відбувається тиск на зовнішню поверхню труби, при цьому внутрішня поверхня труби притискається до штуцера.

Для монтажу фітингу на трубу виконуються такі дії:

1. Одягається гайка на трубу
2. Потім на трубу запускається обтискне кільце
3. Калібрується (розширюється) труба, це необхідно для того, щоб унеможливити пошкодження ущільнювальних кілець O-ring
4. У трубу вставляється штуцер
5. Потім вставити штуцер у конічну посадкову частину виходу арматури
6. В кінці монтажу щільно затягнути гайку (щільність затягування становить 40 Н•м і це необхідно, щоб затиснути трубу кільцем, уникнувши таким чином можливого знімання труби).

Купити фітінг для теплої підлоги під євроконус FAR FC 6052 можна такої конфігурації:

• Робочий тиск – 10 бар;
• Робоча температура – 0-95⁰С;
• Діаметр труб, що підключаються - 16-20 мм;
• Товщина стінки труб, що підключаються - 2.0 і 2.2 мм;
• Розмір різьблення для підключення колектора – 3/4 Євроконус;
• Гарантія – 10 років.

Виробник – Італія.
