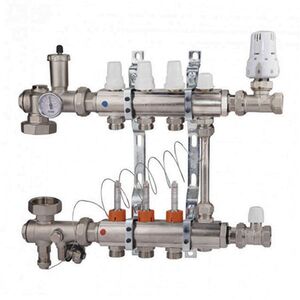

Колектор з витратомірами з термостатичною та насосною групою ICMA A2K013

Колектор для теплої підлоги з витратомірами та насосним вузлом ICMA A2K013 – це термостатичний комплект, що дозволяє регулювати теплоносій у системі підлогового опалення. Термостатичний клапан, на який встановлена ​​термоголова з виносним датчиком, дозволяє знизити температуру теплоносія на вході в систему до 50°C. Насосна група здійснює примусовий рух теплоносія з необхідною температурою по петлям теплої підлоги. Зайвий теплоносій через балансувальний клапан гребінки (на 2-12 контурів) теплої підлоги перенаправляється в зворотний трубопровід основної системи опалення.

Балансувальні клапани з витратомірами на гребінці подачі ICMA дозволяють точно налаштувати витрату контурів теплої підлоги (залежно від довжини труб), і пропорційно розподілити кількість теплоносія по системі. На прозорій колбі витратоміра нанесена градуйована шкала. Усередині колби знаходиться білий шток з помаранчевим кільцем, який рухається залежно від змін витрати теплоносія всередині витратоміра. Положення помаранчевого кільця, що знаходиться навпроти шкали на колбі, визначає значення реальної витрати теплоносія за опалювальним контуром. Шкала витратоміра дозволяє налаштувати витрату в межах 0÷4 л/хв.

фото

Купити колектор в зборі з насосно-змішувальним вузлом ICMA A2K013 можна в наступній комплектації:

• Колектор з витратомірами ICMA K013;
• Двоходовий термостатичний клапан;
• Термоголовка із занурювальним датчиком;
• Перепускний байпас;
• Вузол насосний.

Технічні характеристики колектора для теплої підлоги в зборі ICMA A2K013:

• Максимальний робочий тиск – 10 бар;
• Максимальна робоча температура - 95° C;
• Діапазон робочої температури у вторинному контурі - 25-45° C;
• Різьба підключення колектора – внутрішня 1" (ДУ 25);
• Різьблення підключення термостатичної групи – 3/4" (ДУ 20);
• Підключення до контурів теплої підлоги – 3/4" євроконус (М24х1,5);
• Кількість контурів, що підключаються - від 2 до 12;
• Монтажна довжина насоса – 130 мм;
• Міжосьова відстань - 50 мм;
• Наявність байбасу – є;
• Різьблення підключення сервоприводу - М28х1,5.

Гарантія – 2 роки. Виробник: Італія.
