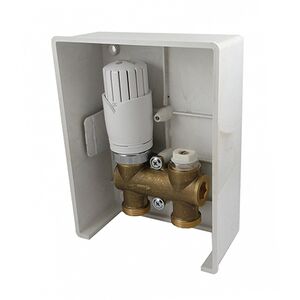

Унібокс теплої підлоги Schlosser RTL 603200045 – це терморегулюючий комплект обмеження температури теплоносія, який застосовується в комбінованих підлогових та радіаторних системах опалення. Складається з термостатичного клапана та термоголовки, що дозволяє налаштувати температуру теплоносія у петлі підлогового водяного опалення, обмежуючи кількість теплоносія. Унібокс Schlosser дозволяє створити окремий контур на теплу підлогу від радіатора або безпосередньо від загальної системи опалення.
Унібокс теплої підлоги Schlosser RTL 603200045: як зробити монтаж.
Регулятор теплої підлоги RTL Schlosser встановлюється на виході контуру опалення теплої підлоги. При збільшенні температури зворотного потоку сенсор термоголовки розширюється і впливає клапан ртл. Це призводить до закриття клапана та зменшення витрати гріючої води безпосередньо контуру теплої підлоги. При зниженні температури зворотної води сенсор термоголовки стискається та клапан відкривається під дією зворотної пружини. Циркуляція збільшується, тепла підлога прогрівається.
При такому монтажі унібоксу є можливість зробити водяну теплу підлогу без насоса та підмісу, безпосередньо від радіатора або вже існуючого опалення.

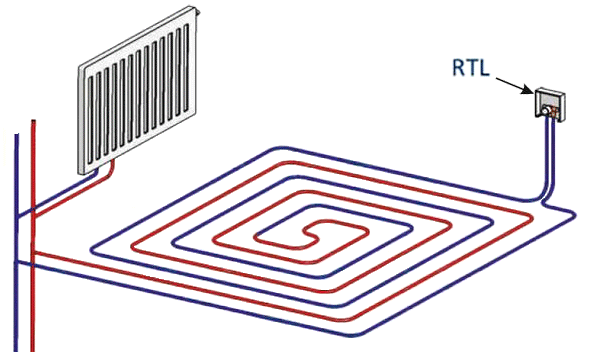

Унібокс теплої підлоги Schlosser RTL: схема підключення.
Унібокс Schlosser застосовується для регулювання теплої підлоги з поверхнею обігріву до 20м² і максимальною довжиною труб в контурі 80-100 метрів без додаткового насоса. Дану модель необхідно встановлювати на виході з контуру теплої підлоги (на звороті). Унібокс комплектується датчиком температури теплоносія, тому його можна встановлювати на висоті 15-20 см від поверхні підлоги.

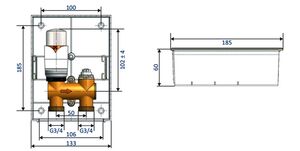

Технічні характеристики унібокс Schlosser RTL 603200045:
- Максимальна температура теплоносія – 900С;
- Межі налаштування температури термостатичної головки – від 00С до 500С;
- Відстань між осями приєднувальних патрубків – 50 мм;
- Максимальний робочий тиск – 10 бар;
- Максимальний коефіцієнт пропускної спроможності термостатичного клапана – 0,99 м3/годину;
- Принцип роботи – за температурою теплоносія;
- Приєднувальні розміри – G3/4” (євроконус).
Виробник: Польща.
