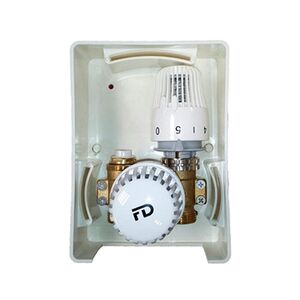

Унібокс для теплої підлоги Fado KLR01

Унібокс для теплої підлоги Fado KLR01 – це регулювальний клапан обмеження температури теплоносія при організації системи опалення підлоги. Дозволяє створити контур теплої підлоги без застосування розподільчого колектора (гребінки).

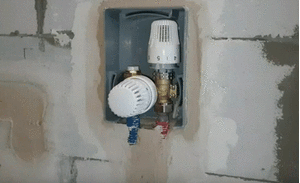

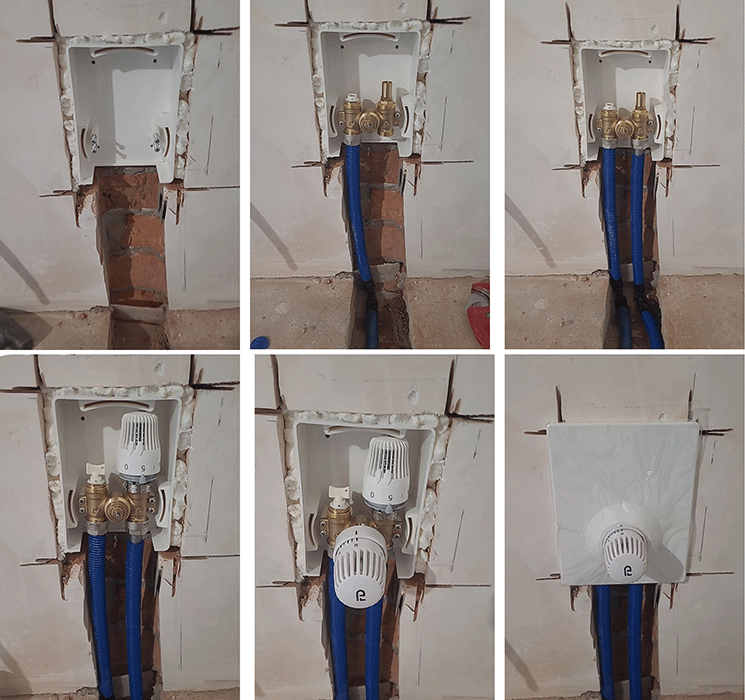

Унібокс теплої підлоги Fado KLR01: як зробити монтаж

Fado KLR01 встановлюється на виході контуру з опалення підлоги. Є можливість зробити теплу підлогу від радіатора або змонтувати від труб загальної системи опалення. Унібокс комплектується зовнішнім датчиком температури повітря (термоголовка), тому його необхідно встановлювати на висоті 70-100 см від поверхні підлоги.

Унібокс теплої підлоги Fado: принцип роботи та схема підключення.

Обмежувач температури зворотного потоку Fado KLR01 здійснює двоступінчасте регулювання за допомогою термоголовок – безпосередньо за температурою теплоносія в системі тепла підлога та додатково за температурою повітря в приміщенні. Термоголовка, яка працює зі зміни температури теплоносія, при перевищенні заданого значення перекриває регулювальний клапан, тим самим змінюючи циркуляцію теплоносія в контурі теплої підлоги, що призводить до поступового зменшення пропускної спроможності системи, і відбувається вирівнювання температури теплої підлоги. Як тільки температура теплоносія опускається менше заданої, відбувається зворотний процес – термоголовка відкриває клапан і цим циркуляція відновлюється, прогріваючи систему до заданих параметрів.

Термоголовка, що відповідає за регулювання температури повітря в приміщенні, також впливає на термостатичний клапан, підтримуючи необхідну температуру в заданих межах.

Унібокс теплої підлоги Fado KLR01: інструкція з комплектації

1. Регулювальний термостатичний клапан – 1шт;
2. Термоголовка регулювання теплоносія – 1 шт;
3. Термоголовка регулювання температури повітря – 1 шт;
4. Ручний відвідник повітря – 1 шт;
5. Монтажний бокс – 1 шт;
6. Декоративна кришка монтажного боксу – 1 шт;
7. Комплект шурупів та кріплень для монтажу – 1 шт.

Технічні характеристики унібокс Fado KLR01:

• Максимальна температура теплоносія – 90⁰С;
• Діапазон регулювання температури теплоносія 20 - 60° С;
• Діапазон регулювання температури повітря 6 – 28°С

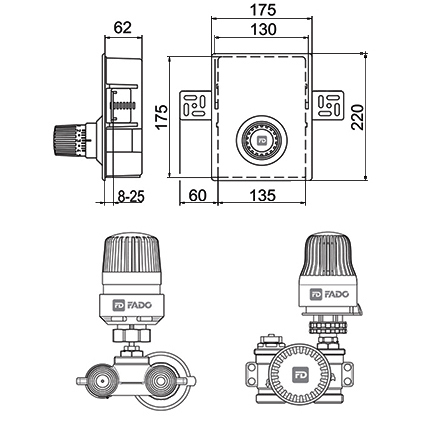

• Відстань між осями приєднувальних патрубків – 50 мм;
• Максимальний робочий тиск – 10 бар;
• Максимальний коефіцієнт пропускної спроможності термостатичного клапана – 1,06 м³/годину;
• Принцип роботи – за температурою повітря та обмеження температури теплоносія;
• Приєднувальні розміри – G3/4” (євроконус).

Гарантія – 5 років, виробник – Італія.
