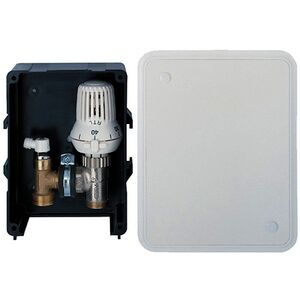

Унібокс теплої підлоги Honeywell Thera-RTL T6102AUB15

Унібокс теплої підлоги Honeywell Thera-RTL T6102AUB15 – це елемент опалювальних систем, що складається з термостатичного клапана та термоголовки, що дозволяє налаштувати температуру теплоносія у підлоговому водяному опаленні. Унібокс Honeywell Thera-RTL дозволяє створити окремий контур на теплу підлогу від радіатора або труб загальної системи опалення.

Унібокс теплої підлоги Honeywell Thera-RTL: як зробити монтаж.

Щоб встановити унібокс для теплої підлоги своїми руками, необхідно розуміти, що таке кран RTL. Контролер RTL Honeywell встановлюється на виході контуру з опалення для підлоги. При збільшенні температури зворотного потоку сенсор термоголовки розширюється та перекриває клапан ртл. Це призводить до закриття клапана та припинення циркуляції гріючої води контуру теплої підлоги. При зниженні температури зворотної води сенсор термоголовки стискається та клапан відкривається під дією зворотної пружини. Циркуляція відновлюється, тепла підлога прогрівається.

При такому монтажі унібоксу є можливість зробити водяну теплу підлогу без насоса та підмісу, безпосередньо від радіатора або вже існуючого опалення.

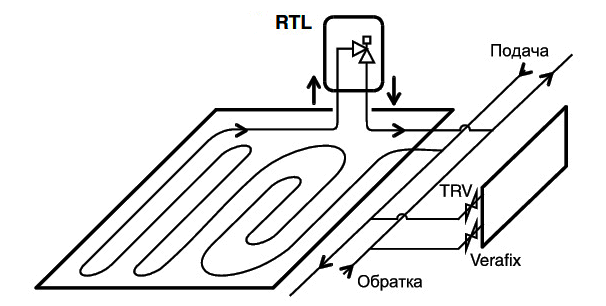

Унібокс теплої підлоги Honeywell Thera-RTL T6102AUB15: схема підключення.

Honeywell Thera-RTL T6102AUB15 застосовується для здійснення регулювання теплої підлоги з поверхнею обігріву до 20м² і максимальною довжиною труб теплої підлоги 80-100 метрів. Дану модель Unibox Honeywell Thera-RTL необхідно встановлювати на виході з контуру теплої підлоги (на звороті). Унібокс комплектується датчиком температури теплоносія (термоголовка), тому його можна встановлювати на висоті 15-20 см від поверхні підлоги.

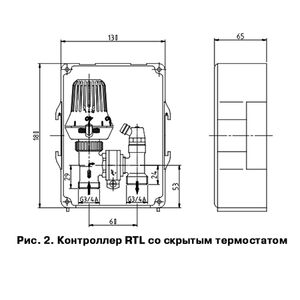

Технічні характеристики унібокс Thera-RTL T6102AUB15:

• Максимальна температура теплоносія – 95⁰С;
• Межі налаштування температури термостатичного клапана – від 20⁰С до 50⁰С;
• Відстань між осями приєднувальних патрубків – 60 мм;
• Максимальний робочий тиск – 10 бар;
• Максимальний коефіцієнт пропускної спроможності термостатичного клапана – 1,7 м³/годину;
• Принцип роботи – за температурою теплоносія;
• Приєднувальні розміри – G3/4” (євроконус).

Виробник: Німеччина.
