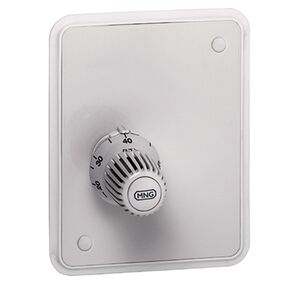

Унібокс теплої підлоги Honeywell Thera-RTL T6102RUB15

Унібокс теплої підлоги Honeywell Thera-RTL T6102RUB15 з відкритим термостатом – це терморегулюючий комплект опалювальних систем, що складається з термостатичного клапана та термоголовки, який дозволяє налаштувати температуру теплоносія в петлі водяного підлогового опалення. Унібокс Honeywell Thera-RTL дозволяє створити окремий контур на теплу підлогу від радіатора або безпосередньо від загальної системи опалення.

Унібокс теплої підлоги Honeywell Thera-RTL: як зробити монтаж.

Щоб встановити унібокс для теплої підлоги своїми руками, необхідно розуміти, що таке кран RTL. Контролер RTL Honeywell встановлюється на виході контуру з опалення для підлоги. При збільшенні температури зворотного потоку сенсор термоголовки розширюється і впливає клапан ртл. Це призводить до закриття клапана та зменшення витрати гріючої води контуру теплої підлоги. При зниженні температури зворотної води сенсор термоголовки стискається та клапан відкривається під дією зворотної пружини. Циркуляція збільшується, тепла підлога прогрівається.

При такому монтажі унібоксу є можливість зробити водяну теплу підлогу без насоса та підмісу, безпосередньо від радіатора або вже існуючого опалення.

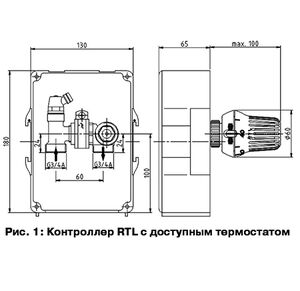

Унібокс теплої підлоги Honeywell Thera-RTL T6102RUB15: схема підключення.

Honeywell Thera-RTL T6102RUB15 застосовується для здійснення регулювання теплої підлоги з площею обігріву  до 20м² і максимальною довжиною труб теплої підлоги 80-100 метрів. Дану модель Unibox Honeywell Thera-RTL можна встановлювати як на вході в контур теплої підлоги, так і на виході (на звороті). Унібокс комплектується датчиком температури повітря (термоголовка), тому його необхідно встановлювати на висоті 70-100 см від поверхні підлоги.

Технічні характеристики унібокс Honeywell Thera-RTL:

• Максимальна температура теплоносія – 95⁰С;
• Межі налаштування температури термостатичного клапана – від 6⁰С до 28⁰С;
• Відстань між осями приєднувальних патрубків – 60 мм;
• Максимальний робочий тиск – 10 бар;
• Максимальний коефіцієнт пропускної спроможності термостатичного клапана – 1,0 м³/годину;
• Принцип роботи – за температурою повітря;
• Приєднувальні розміри – G3/4” (євроконус).

Виробник: Німеччина.
