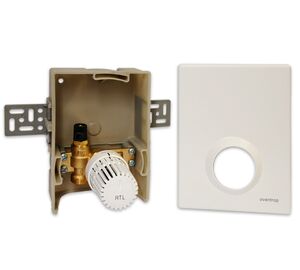

Унібокс теплої підлоги Oventrop Unibox-RTLH 1022635

Унібокс теплої підлоги Oventrop Unibox-RTLH 1022635 – це терморегулюючий елемент опалювальних систем, що складається з термостатичного клапана та регулюючого елемента, який дозволяє контролювати температуру теплоносія у петлі підлогового водяного опалення. Унібокс Oventrop RTLH дозволяє створити окремий контур на теплу підлогу від радіатора, без застосування колектора та насоса.

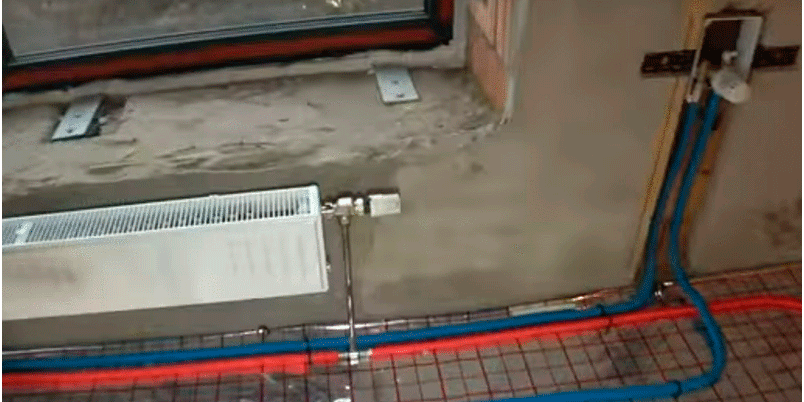

Унібокс теплої підлоги Oventrop RTLH: як зробити монтаж.

Щоб встановити унібокс для теплої підлоги своїми руками, необхідно розуміти, що таке кран RTL. Автоматичний регулятор Unibox-E RTL дозволяє точно регулювати температуру теплоносія, при цьому сам унібокс необхідно встановити на зворотному потоці контуру (безпосередньо на виході). У петлю опалення підлоги надходить високотемпературний теплоносій, а термоголовка, яка реагує на збільшення температури, впливає на кран, циркуляція теплоносія зменшується, а система теплої підлоги поступово остигає.

Унібокс працює таким чином, що стяжка підлоги не перегрівається. Це відбувається внаслідок порційного надходження теплоносія і тепло від стяжки поступово прогріває приміщення. У процесі тепловіддачі система теплої підлоги охолоджується, температура теплоносія зменшується, і як тільки значення температури стає менше настроювальної, термоголовка відкриває клапан. Циркуляція відновлюється, тепла підлога прогрівається. При такому монтажі унібоксу можна зробити водяну теплу підлогу без насоса і підмісу.

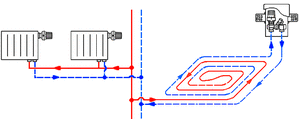

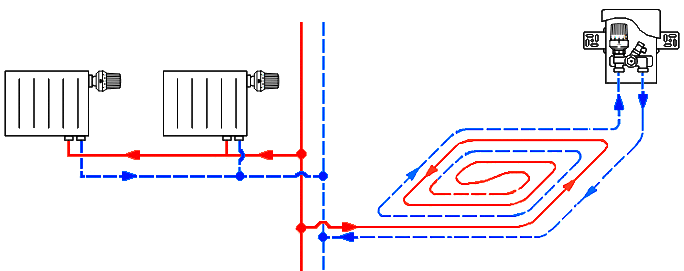

Унібокс теплої підлоги Oventrop RTLH 1022635: схема підключення.

Oventrop Unibox-RTLH застосовується для регулювання теплої підлоги площею до 20м². Дана модель Unibox-RTLH 1022635 комплектується датчиком температури повітря (термоголовкою), тому його необхідно встановлювати високо над поверхнею підлоги.

Технічні характеристики унібокс Oventrop Unibox RTLH:

• Максимальна температура теплоносія у первинному контурі – 100⁰С;
• Межі налаштування температури термостатичного клапана – від 7⁰С до 28⁰С;
• Відстань між осями приєднувальних патрубків – 50 мм;
• Максимальний робочий тиск – 10бар;
• Максимальний коефіцієнт пропускної спроможності термостатичного клапана – 1,2 м³/годину;
• Принцип роботи – за температурою повітря;
• Приєднувальні розміри – G3/4” (євроконус).

Виробник: Німеччина.
