Унібокс теплої підлоги Valtec VT.ICBOX.2.0

Унібокс (rtl клапан) теплої підлоги Valtec VT.ICBOX.2.0 – це елемент опалювальних систем, призначення якого полягає у регулюванні температури теплоносія в окремій петлі підлогового водяного опалення. Унібокс Valtec дозволяє змонтувати окремий контур на теплу підлогу від радіатора і без колектора та насоса.

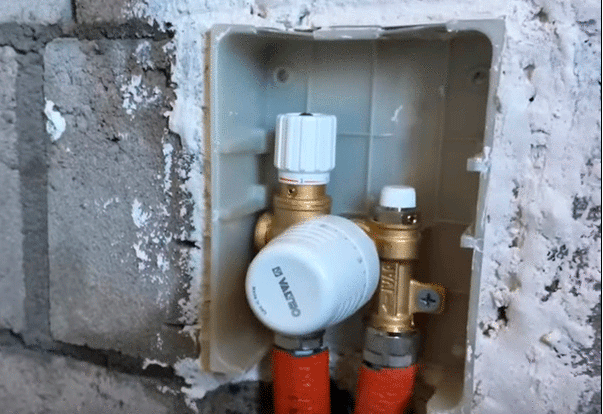

Унібокс теплої підлоги Valtec: як зробити монтаж.

Щоб змонтувати унібокс для теплої підлоги своїми руками, необхідно розібратися, що таке кран RTL. Автоматичний регулятор Valtec дозволяє обмежити температуру теплоносія, що надходить від радіатора, при цьому унібокс встановлюється на зворотному потоці контуру (безпосередньо на виході), а в петлю опалення підлоги подається високотемпературний теплоносій. Термоголовка ртл або сервопривід, які встановлюються на регулювання кран ртл, реагують на збільшення температури і перекривають кран, циркуляція теплоносія припиняється, а система теплої підлоги поступово остигає.

Унібокс працює таким чином, що стяжка підлоги не перегрівається. Це відбувається внаслідок порційного надходження теплоносія і тепло від стяжки поступово прогріває приміщення. У процесі тепловіддачі система теплої підлоги охолоджується, температура теплоносія зменшується, і як тільки значення температури стає менше настроювальної, термоголовка відкриває клапан. Циркуляція відновлюється, тепла підлога прогрівається. Така робота унібоксу дозволяє організувати водяну теплу підлогу без колектора, а також без застосування насосу та підмісу.

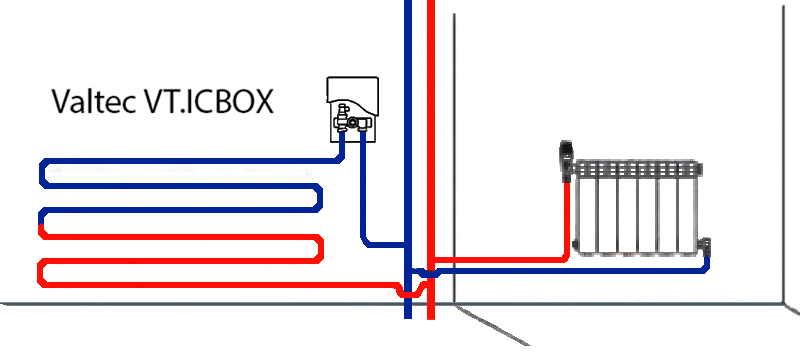

Унібокс Valtec: схема підключення

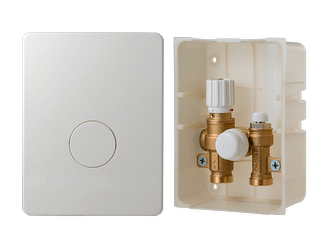

Унібокс теплої підлоги Valtec VT.ICBOX інструкція з комплектації:

1. Корпус латунний;
2. Вбудований терморегулятор робочого середовища з ручкою налаштування;
3. Ручний відвідник повітря;
4. Вбудований термостатичний клапан із захисним ковпачком;
5. Монтажний короб;
6. Декоративна кришка.

Технічні характеристики унібокс rtl Valtec VT.ICBOX.2.0:

• Максимальна температура теплоносія у контурі - 90⁰С;
• Межі налаштування температури термостатичного клапана – від 15⁰С до 45⁰С;
• Відстань між осями приєднувальних патрубків – 50 мм;
• Максимальний робочий тиск – 10бар;
• Максимальний коефіцієнт пропускної спроможності термостатичного клапана – 1,26 м³/год;
• Приєднувальні розміри – G3/4" (євроконус).

Виробник: Італія.
