Унібокс теплої підлоги Valtec VT.ICBOX.5.0

Унібокс (клапан rtl) теплої підлоги Valtec VT.ICBOX.5.0 – це елемент опалювальних систем, у корпусі якого вбудований балансувальний клапан, і така конфігурація дозволяє точно налаштувати температуру теплоносія в окремій петлі підлогового водяного опалення. Унібокс Valtec дозволяє змонтувати окремий контур на теплу підлогу від радіатора, при цьому монтаж здійснюється без колектора та насоса.

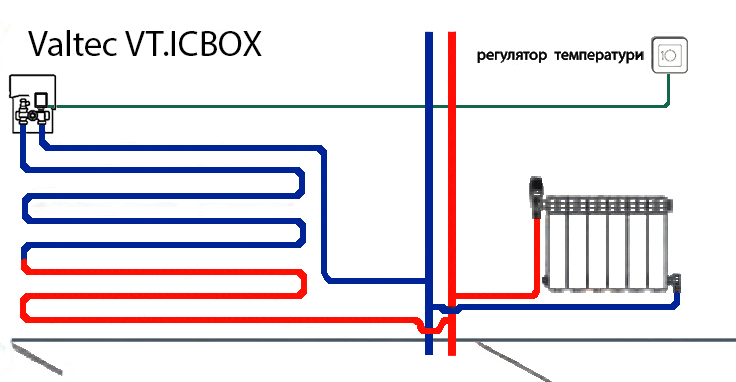

Унібокс теплої підлоги Valtec: як зробити монтаж та схема підключення

Щоб змонтувати унібокс для теплої підлоги своїми руками, необхідно розуміти, що таке кран RTL. Автоматичний регулятор Valtec дозволяє обмежити температуру теплоносія, що надходить від радіатора. Унібокс необхідно встановлювати на зворотному потоці контуру (безпосередньо на виході), а в петлю опалення підлоги подається високотемпературний теплоносій. Термоголовка ртл або сервопривід, які встановлюються на регулювання кран ртл, реагують на збільшення температури і перекривають кран, циркуляція теплоносія припиняється, а система теплої підлоги поступово остигає.

Унібокс працює таким чином, що стяжка підлоги не перегрівається. Це відбувається внаслідок порційного надходження теплоносія і тепло від стяжки поступово прогріває приміщення. У процесі тепловіддачі система теплої підлоги охолоджується, температура теплоносія зменшується, і як тільки значення температури стає менше настроювальної, термоголовка відкриває клапан. Циркуляція відновлюється, тепла підлога прогрівається. Такий принцип роботи унібоксу дозволяє створити контур теплої підлоги без колектора та використання підмісу.

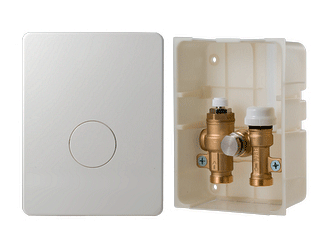

Унібокс теплої підлоги Valtec VT.ICBOX інструкція з комплектації:

1. Корпус латунний;
2. Ручний відвідник повітря;
3. Вбудований балансувальний клапан;
4. Вбудований термостатичний клапан із захисним ковпачком;
5. Монтажний бокс;
6. Декоративна кришка монтажного боксу.

Технічні характеристики унібокс rtl Valtec VT.ICBOX.5.0:

• Максимальна температура теплоносія у контурі - 90⁰С;
• Межі налаштування температури термостатичного клапана – від 15⁰С до 45⁰С;
• Відстань між осями приєднувальних патрубків – 50 мм;
• Максимальний робочий тиск – 10бар;
• Межі регулювання балансувального клапана – від 0,85 до 1,26 м³/годину;
• Максимальний коефіцієнт пропускної спроможності термостатичного клапана – 1,26 м³/год;
• Приєднувальні розміри – G3/4" (євроконус).

Виробник: Італія.
