Водяна тепла підлога під плитку своїми руками

• Водяна тепла підлога під плитку
• Матеріали для водяної теплої підлоги
• Як зробити монтаж теплої підлоги під плитку

Застосування водяної теплої підлоги для обігріву приміщень, в яких використовується керамічна плитка як підлогове покриття, є ефективним рішенням отримання теплового комфорту. Керамічна плитка (або аналогічні їй матеріали) є чудовим матеріалом для покриття підлоги. Маючи безліч позитивних характеристик – це стійкість до механічних та термічних навантажень, міцність, гігієнічність (плитка чудово відштовхує вологу), екологічність, при цьому є "холодним матеріалом". Це зумовлено тим, що її структура схожа на природний камінь, в результаті плитка має високу теплопровідність і забирає тепло від навколишнього простору. В результаті знаходиться на плитці (особливо босоніж) тривалий час досить некомфортно. Для вирішення завдання отримання теплового комфорту в місцях, де укладена керамічна плитка, чудово підходить система водяної теплої підлоги, тим більше що монтаж підлогового опалення під силу зробити своїми руками.

Завдяки своїм характеристикам, водяна тепла підлога під плитку має такі переваги:

• Насамперед це підтримання санітарно-гігієнічних умов (значно зменшується циркуляція пилу внаслідок невеликої конвекції повітря);
• Досягається тепловий комфорт, оскільки температура поступово розподіляється знизу-вгору, досягаючи оптимального балансу;
• Повітря в приміщеннях не пересушується, природно значно покращуючи внутрішній клімат;
• Оптимізується внутрішній простір приміщень завдяки відсутності на стінах таких елементів, як радіатори опалення;
• І найголовніше - використання теплоносія з низькою температурою і правильно підібрані компоненти теплої підлоги під плитку дозволяють отримати зниження витрат на енергоносії.

Рекомендації в цій статті допоможуть розібратися як укладати теплу водяну підлогу під плитку, навіть новачкові, без досвіду сантехнічних робіт. Монтаж підлогового опалення передбачає певну підготовку та підбір необхідних комплектуючих та матеріалів.

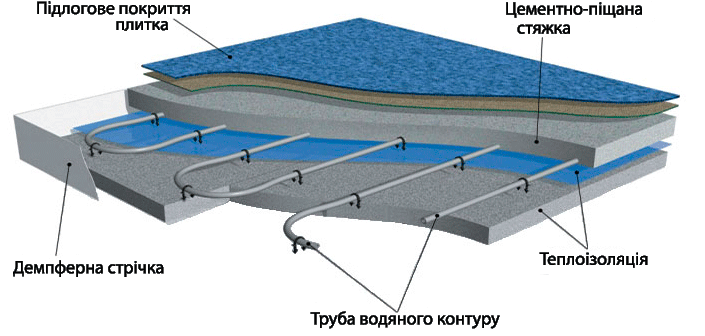

Влаштування водяної теплої підлоги

Для початку готується основа. Бетонна плита або інше покриття вирівнюється (перепади поверхні допускаються плюс-мінус 5 мм), для цього можна нанести додатковий розчин, що самовирівнюється. Це необхідно з двох причин: по-перше, основа має бути міцна, без сколів, тріщин та інших пошкоджень, по-друге, рівна поверхня дозволяє заповнити теплоносієм труби без заповітрювання системи, великі перепади на поверхні створюють труднощі при запуску водяної теплої підлоги.

Далі потрібно зробити гідроізоляцію. Для цього можна застосовувати звичайну поліетиленову плівку великої густини, або використовувати гідроізоляційну мастику (на ринку достатній вибір готових до застосування матеріалів, які дозволяють досить швидко, своїми руками зробити гідроізоляцію). Гідроізоляційний шар необхідний для захисту від виникнення конденсату, який може утворитися внаслідок різниці температур у місці з'єднання теплоізоляційного шару з основою.

Наступний крок – необхідно укласти теплоізоляцію. Цей елемент теплої підлоги необхідний для зменшення тепловтрат. Так як тепловий потік розподіляється на всі боки, щоб уникнути тепловтрати вниз (простіше кажучи, щоб не обігрівати нижні приміщення) передбачається теплоізоляційний шар. Товщина вибирається від 20 до 100 мм, залежно який тип приміщення розташований нижче. І для цієї мети застосовують різні плити на основі поліетилену або полістиролу. Головне правило при підборі – щільність теплоізоляційного матеріалу має бути не менше 25 кг/м³. Такі вимоги щодо міцності обумовлені тим, що дана частина водяної теплої підлоги повинна витримати навантаження вищерозташованої піщано-цементної стяжки.

На цьому етапі необхідно зробити розділові або деформаційні шви. Так як в процесі нагрівання сама цементно-піщана плита схильна до теплового лінійного розширення, і для компенсації деформаційних процесів у конструкції водяної теплої підлоги під плитку розміщуються розділові шви. Залежно від розмірів приміщення товщина деформаційного шва становить 5 – 10 мм. Самі шви роблять уздовж стінок і перегородок, між дверними отворами, при цьому шов необхідно заповнити еластичним матеріалом. Зазвичай для цієї мети застосовують демпферну стрічку на основі спіненого полімеру. Важливо при монтажі теплої підлоги під плитку передбачити збіг розділових швів поверхонь, що гріють, зі швами керамічної плитки.

На теплоізоляційний шар робиться монтаж труб, що гріють, за допомогою різного кріпильного матеріалу - це якірні скоби, монтажні фіксуючі планки, полімерні плити з фіксуючими бобишками, спеціальна липка стрічка. Застосовуються різні труби – металопластикові, із зшитого поліетилену, мідні та труби із термостійкого поліетилену (яку трубу для теплої підлоги вибрати та як її укладати Ви можете подивитися в окремій статті у нас на сайті, де ця тема розкрита більш детально). Зверху труб проводиться армування за допомогою скловолоконної сітки або оцинкованого сталевого дроту..

На остаточному етапі заливається цементно-піщаний розчин із додаванням пластифікатора або готова суміш для наливної підлоги. Який би матеріал не застосовувався, готова стяжка повинна відповідати таким критеріям:

• Мати міцність до механічних навантажень
• Володіти низькою структурною пористістю
• Максимальна температура експлуатації повинна становити +70 градусів
• Щільність та теплопровідність повинні відповідати розрахунковим параметрам.

У процесі заливання в трубах має бути створено тиск, мінімальне значення якого становить 0,3 МПа (3 бари), а висота поверх труб повинна становити мінімум 30 мм (зазвичай мінімальна загальна товщина стяжки, з урахуванням розміщених труб становить 70 мм).
Весь процес набору міцності стяжки становить мінімум 28 днів, за цей період опалювальна плита набирає свою міцність, і тільки після цього можна проводити монтаж фінішного покриття для підлоги у вигляді керамічної плитки.

Елементи водяної теплої підлоги під плитку

Оскільки система теплої підлоги передбачає підключення до джерела опалення та необхідність регулювання температури теплоносія, для правильного монтажу та експлуатації необхідні комплектуючі матеріали. Розглянемо які це елементи.

Труби для теплої підлоги. Конструктивно труби є основним гріючим елементом панельного опалення. Тому дуже важливо правильно на етапі планування передбачити як укладати трубу. Оптимальний крок петель визначається з теплотехнічного розрахунку. Коли тепла підлога використовується як додаткове опалення, достатньо труби розміщувати з кроком 200 мм, при використанні як основного опалення крок петель зменшуємо до 150 мм. За наявності місць з великими втратами тепла (зовнішні стіни, виходи на балкон або терасу, панорамні вікна) організовуємо зони зі зменшеним кроком до 100 мм, це необхідно зробити для компенсації тепловтрат, збільшуючи тепловий потік від стяжки підлоги. Форма та призначення кімнат визначають спосіб, яким будуть розташовуватися труби, що гріють.

• Змійка. Застосовується в приміщеннях невеликої площі та у місцях збільшених тепловтрат. При такому вигляді спрощується монтаж, нестачею такого розташування труб є нерівномірний прогрів. На вході в контур теплоносій буде з найбільшою температурою, а далі відбуватиметься поступове зменшення тепловіддачі. На маленьких площах це не критично, а у великих приміщеннях різниця перепаду температур буде відчутнішою.
• Равлик. В даному випадку поверхня рівномірно прогрівається, а метраж труб зменшується. Монтаж за часом буде довшим, так як до центру укладається трубопровід, що подає, а зворотний прокладається, чергуючись з трубою подачі.
• Комбінація "змійки" з "равликом". За технологічної необхідності поєднують два методи. Наприклад, в зоні підвищених тепловтрат заводиться труба змійкою, а далі до центру приміщення укладається равликом.

Розподільний колектор. У системі водяного опалення підлоги довжина контуру (однієї петлі) через гідравлічний опір не повинна бути більше 100 метрів. І в кожне приміщення бажано заводити окрему петлю водяної теплої підлоги. Колектори, або інше визначення розподільні гребінки - є необхідним елементом для розподілу тепла по контурах, а також дозволяють оптимально відбалансувати всю опалювальну систему.

Це готовий монтажний блок, що складається з двох балок (одна встановлюється на "подачі", друга на "звороті"). На одному колекторі розміщені термостатичні клапани, при встановленні елементів автоматики (кімнатних термостатів та сервоприводів), що дозволяють контролювати температуру повітря в приміщеннях, на другому передбачені витратоміри. Наявність витратомірів значно полегшує балансування всіх петель панельного опалення, дозволяючи налагодити систему своїми руками для комфортного використання.

Терморегулювальне обладнання – насосно-змішувальні вузли та термостатичні змішувальні клапани. Призначення даних елементів полягає у підтримці постійної витрати теплоносія та стабільної температури у заданих параметрах. При цьому теплоносій у зворотному контурі матиме меншу температуру, ніж у подаючому. Принцип змішування теплоносія відбувається однаково, оскільки змішувальний клапан комплектується у складі насосного вузла. З зворотного вторинного контуру надходить частина охолодженого теплоносія і змішується з теплоносієм більш високої температури первинного, що подає. На виході з клапана до системи водяної теплої підлоги надходить теплоносій необхідної температури. Слід зазначити, що насосно-змішувальний вузол є готовим модулем, що дозволяє спростити та прискорити монтаж.

Колекторні шафи. Зазвичай виготовлені з оцинкованої сталі та покриті спеціальною порошковою емаллю білого кольору. Шафи призначені для компактного розміщення в одному місці розподільних колекторних блоків або гребінок для теплої підлоги у зборі з насосом. Випускаються у двох модифікаціях – зовнішні та внутрішні для прихованого монтажу.

Монтаж теплої підлоги під плитку

Початковий етап полягає у підготовці основи. Основа очищається, якщо є необхідність – вирівнюється (у випадках перепаду на поверхні понад 10 мм). Потім у всіх місцях зіткнення плит опалення підлоги з вертикальними конструкціями розкладається і потім фіксується демпферна стрічка. При цьому стрічку розміщують таким чином, щоб верхній край виступав вище поверхні плити, що гріє. Після того, як зроблені всі розділові шви, розміщується гідроізоляція і далі укладаються теплоізоляційні плити. Укладання починають від одного з кутів приміщення, вибравши стіну найбільшої довжини.

Далі встановлюється колекторна шафа, розміщуються розподільні та змішуючі елементи (колектори теплої підлоги, насосно-змішувальні вузли, запірна арматура) і заводяться магістральні трубопроводи від джерела опалення. До виходів розподільчого колектора по черзі підключаються труби опалення підлоги. Монтаж труб проводиться з вибраним кроком, згідно з проведеними теплорозрахунками. Там, де труба перетинає демпферні шви чи несучі конструкції, обов'язково передбачити захисний кожух чи гільзи.

Для зменшення теплового навантаження на стяжку в районі входу труб до колектора (в результаті згущення труб тепловий потік значно збільшується) необхідно провести прокладання труб теплоізоляції. Перед заливкою стяжки систему опалення підлоги перевіряють на герметичність, обов'язково в трубопроводах створюється тиск від 3 до 6 бар і підтримується на такому рівні.

Заливку стяжки проводять за встановленими маяками з дотриманням технічних рекомендацій (температурний режим, вологість та ін.). На заключному етапі, після того як стяжка теплої підлоги набере свою міцність і буде відповідати технічним вимогам, поверхня плит, що гріють, облицьовується керамічною плиткою із застосуванням еластичних клейових сумішей, призначених для роботи в умовах високої температури і зокрема теплої підлоги.
