Унібокс теплої підлоги Oventrop Unibox-E plus 1022633

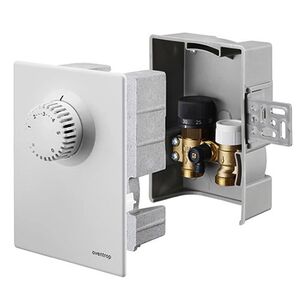

Унібокс теплої підлоги Oventrop Unibox-E plus 1022633 – це терморегулюючий елемент опалювальних систем (комплект складається з термостатичного клапана, регулюючого елемента та датчика температури повітря), що дозволяє контролювати температуру теплоносія в петлі підлогового водяного опалення як по температурі води, так і по температурі повітря. Унібокс Oventrop 1022633 дозволяє створити окремий контур на теплу підлогу від радіатора, без застосування колектора та насоса.

Унібокс теплої підлоги Oventrop RTL E plus: як зробити монтаж.

Щоб встановити унібокс для теплої підлоги своїми руками, необхідно розуміти, що таке кран RTL. Автоматичний регулятор Unibox-E RTL дозволяє точно регулювати температуру теплоносія, при цьому сам унібокс необхідно встановити на зворотному потоці контуру (безпосередньо на виході). У петлю опалення підлоги надходить високотемпературний теплоносій, а термоголовка, яка реагує на збільшення температури, впливає на кран, циркуляція теплоносія зменшується, а система теплої підлоги поступово остигає.

Унібокс працює таким чином, що стяжка підлоги не перегрівається. Це відбувається внаслідок роботи термостатичного обмежувача теплоносія. Теплоносій до системи теплої підлоги надходить порційно, а тепло від стяжки поступово прогріває приміщення. У процесі тепловіддачі система теплої підлоги охолоджується, температура теплоносія зменшується, і як тільки значення температури стає меншою від настроювальної, терморегулятор RTL збільшує кількість теплої води. Циркуляція відновлюється, тепла підлога прогрівається. При такому монтажі унібоксу можна зробити водяну теплу підлогу без насоса і підмісу.

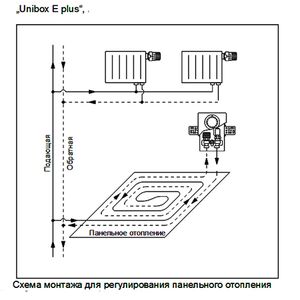

Унібокс теплої підлоги Oventrop RTL E plus: схема підключення.

Oventrop Unibox-RTLH застосовується для регулювання теплої підлоги з площею до 20м². Дана модель Unibox-E plus 1022633 комплектується додатково датчиком температури повітря (термоголовкою), тому його необхідно встановлювати високо над поверхнею підлоги.

Технічні характеристики унібокс Oventrop Unibox-E plus 1022633:

• Максимальна температура теплоносія у первинному контурі – 100⁰С;

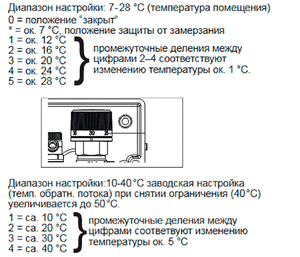

• Межі налаштування температури термостатичної головки – від 7⁰С до 28⁰С;
• Межі налаштування температури термостатичного обмежувача – від 10⁰С до 43⁰С;
• Відстань між осями приєднувальних патрубків – 50 мм;
• Максимальний робочий тиск – 10бар;
• Максимальний коефіцієнт пропускної спроможності термостатичного клапана – 1,2 м³/годину;
• Принцип роботи – за температурою повітря та обмеження температури теплоносія;
• Приєднувальні розміри – G3/4” (євроконус).

Виробник: Німеччина.
